محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 248~380/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | VE9 | قفل خود: | بله |
---|---|---|---|
گواهی: | ISO9001 ، CE | گارانتی: | 5 ~ 10 سال |
مواد: | 50Mn ، 42CrMo | کاربرد: | صنعتی |
رنگ: | RAL6001 | دقت: | .10.1 |
برجسته: | حلقه آستین چرخ دنده کرم,موتور دنده کرم |

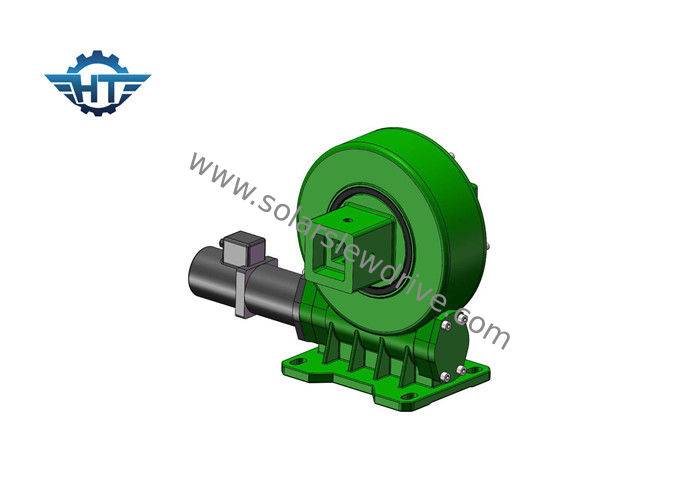

درایو آستین خورشیدی عمودی با موتور 220VAC برای سیستم ردیابی خورشیدی تک محور
توضیحات محصول
درایو چرخ دنده کرم یک مکانیزم انتقال چرخشی چرخشی کامل است که با یک منبع تغذیه محرک ادغام شده است. یاتاقان های با دقت بالا به عنوان دنبال کننده گیربکس استفاده می شوند و یک قسمت اتصال دهنده مکانیزم و یک قسمت فعال و یک منبع رانندگی به یکی از حلقه های داخلی و خارجی حلقه آستین وصل می شوند. حلقه دیگر به عنوان دنبال کننده گیرنده و پایه اتصال بخش کاری محور در نظر گرفته می شود ، به گونه ای که یاتاقان آستین دار خود دارای ویژگی چرخشی تمام دایره ای است ، منبع تغذیه محرکه و انتقال اصلی به طور مؤثر پیکربندی می شوند. این بخش آن را به یک مکانیسم انتقال کلی برای اهداف کلی تبدیل کرده است که عملکردهای چرخش ، کاهش سرعت و داشتن یک ساختار ساده و ساخت و نگهداری مناسب را همزمان در اختیار شما قرار می دهد.
عملکرد سری VE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
امکانات
درایو آستین دار می تواند چرخش محیط نامحدود و کاهش سرعت را تحقق بخشد ، و می تواند در مقابل نیروی محوری بزرگتر ، نیروی شعاعی و نیروی واژگون مقاومت کند. از مزایای دقت بالا ، ساختار جمع و جور و ظرفیت حمل بزرگ برخوردار است.
برنامه های کاربردی
کاربرد درایو آستین دار معمولاً در: توربین های بادی ، بارهای سنگین ، ردیاب های خورشیدی ، جرثقیل های بندری ، تجهیزات هیدرولیکی ، مکانیسم های فرمان جرثقیل ، سیستم های اتوماسیون ، منبلترس بارهای سنگین ، جداول کنترل فشار بغل و زمین است.
