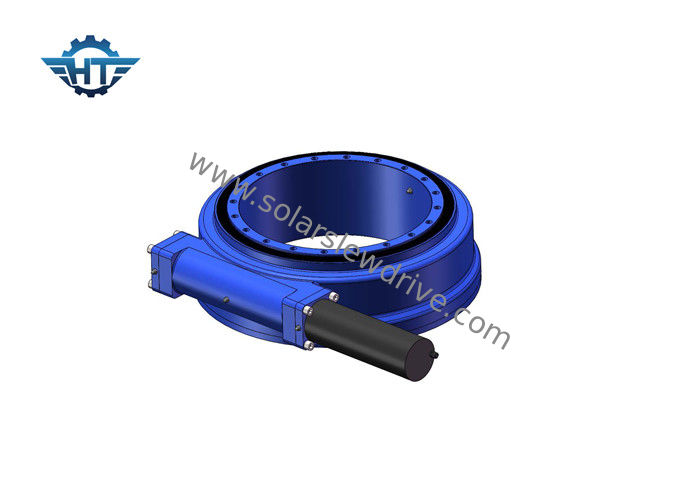

درایو حلقه حلق آویز CE توسط موتور الکتریکی و جعبه دنده برای سیستم ردیابی خورشیدی رانده می شود

درایو حلقه حلق آویز CE توسط موتور الکتریکی و جعبه دنده برای سیستم ردیابی خورشیدی رانده می شود

  • درایو حلقه حلق آویز CE توسط موتور الکتریکی و جعبه دنده برای سیستم ردیابی خورشیدی رانده می شود
  • درایو حلقه حلق آویز CE توسط موتور الکتریکی و جعبه دنده برای سیستم ردیابی خورشیدی رانده می شود
درایو حلقه حلق آویز CE توسط موتور الکتریکی و جعبه دنده برای سیستم ردیابی خورشیدی رانده می شود
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE14 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 410~510/Piece ~360/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 500 قطعه در هر ماه
مخاطب
توضیحات محصول جزئیات
مدل: 14 اینچ نگه داشتن گشتاور: 54200 نیوتن متر
گشتاور کج: 68000 نیوتن متر گشتاور خروجی: 6550 نیوتن متر
بار محوری: 680 کیلو نیوتن بار رادیکال: 230 کیلو نیوتن
گواهی: ISO9001 ، CE نقاشی شده: در دسترس
گارانتی: 5 سال قفل خود: بله
برجسته:

حلقه آستین چرخ دنده کرم

,

موتور دنده کرم

درایو Worm Gear Slew رانده شده توسط موتور برقی و جعبه دنده برای سیستم ردیابی خورشیدی

توضیحات محصول

Slewing Drive که به آن نیز بلبرینگ حلقه ای می گویند ، نوعی محصولی است که قادر به تحمل بارهای بزرگ محوری با سرعت بسیار پایین است. بسته به نوع آن نیز مناسب برای جذب لحظه شیب مناسب است. حلقه های آستین در مدل های صنعتی موجود است ، که در آن حلقه ها از جنس فولاد جعلی ساخته شده و آهنگ های توپ سخت شده نیز اجرا می شوند. با پیشرفت تکنولوژی ، درایوهای آستین بیشتری از فناوری کرم ساعت شنی استفاده می کنند ، که در این کرم شکل گرفته شده تا دندان های بیشتری را در چرخ دنده درگیر کند. این افزایش درگیری دندان باعث استحکام ، کارآیی و دوام بیشتری می شود. درایو آستین دار از فناوری استاندارد کرم استفاده می کند که در آن کرم در افقی نسبت سرعت شافت به رابطه بین تعداد نخ روی کرم و تعداد دندان بستگی دارد. در چرخ دنده یا چرخ دنده کرم. این محصولات برای صنایع خاص مانند صنایع خورشیدی و برنامه های کاربردی موبایل مانند بیل مکانیکی استاندارد هستند. این کرم توسط یک موتور الکتریکی یا موتور هیدرولیکی ، چه با جعبه دنده سیاره ای اضافی ، جعبه دنده کرم و غیره ترکیب می شود.

اجرای سری SE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ .10.1 آره 6
3 " 31: 1 600 1500 3000 30 16 40٪ .10.1 آره 8
5 " 37: 1 800 6000 9200 68 27 40٪ .10.1 آره 12
7 " 57: 1 2000 13500 13200 132 58 40٪ .10.1 آره 21
9 " 61: 1 4400 45000 30800 340 130 40٪ .10.1 آره 49
12 " 78: 1 5800 54400 40560 480 190 40٪ .10.1 آره 61
14 " 85: 1 6550 68000 54200 680 230 40٪ .10.1 آره 63
17 " 102: 1 9400 135600 65040 980 390 40٪ .10.1 آره 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ .10.1 آره 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ .10.1 آره 204

نصب Slew Drive

1- ساختار نصب را مانند جوشکاری ، گالوانیزه ، باقیمانده ، خاک و غیره تمیز کنید.

2. درایو آستین دار را با پیچ و مهره چشم بلند کنید.

3. درایو آستین باید در حالت تخلیه نشده نصب شود.

4- برای جلوگیری از انحراف بین نیروهای محکم پیچ ، روش زیر را دنبال می کنید.

5- مایع قفل نخ را روی نخ ها بمالید.

6. مایع قفل نخ را بر روی شکاف نخ بکشید و قطعات کاملاً متناسب را بخواهید.

7. پیچ ها را بصورت چهار ضلعی بارگذاری کنید. در شکل زیر نمودار چگونگی گشتاور را به ترتیب متقابل مشاهده کنید. با حلقه داخلی یا بیرونی شروع کنید. گشتاور متقابل همه پیچ ها را تا 30٪ گشتاور محکم انجام دهید. سپس گشتاور متقاطع را تا 80٪ گشتاور محکم را تکرار کنید. سرانجام گشتاور بصورت چهار ضلعی تا 100٪ گشتاور محکم کننده است.

1. ابتدا حلقه داخلی یا بیرونی کاملاً گشتاور را بزنید ، سپس حلقه دیگر را انجام دهید.

2- پس از سفت شدن پیچ ، لطفاً موقعیت سر پیچ را به طور مرتب نسبت به ساختار ثابت مشخص کنید. این بعداً هنگام بازرسی استفاده خواهد شد تا مطمئن شوید كه سر پیچ از بین نرفته است.

برنامه های کاربردی

برنامه های کاربردی زیادی وجود دارد که می توان از یک درایو دوار استفاده کرد ، اصلی است زیرا برای برنامه هایی که برای حفظ قدرت و گشتاور چرخشی به بار نیاز دارند ، مناسب است.


برنامه های کاربردی درایو چرخش معمولی شامل: ردیاب خورشیدی ، توربین بادی ، آسانسور مردانه ، ماشین آلات هیدرولیک ، telehandler ، بیل مکانیکی ، بالابر ، جرثقیل ، تجهیزات حفاری ، تجهیزات نظامی است.
