ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE7 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | 7 اینچ |
|---|---|---|---|
| نسبت دنده: | 57: 1 | بهره وری: | 40٪ |
| دقیق: | کمتر از 0.1 | راننده: | موتور الکتریکی |
| رنگ: | درخواست شد | تایپ کنید: | محور واحد |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

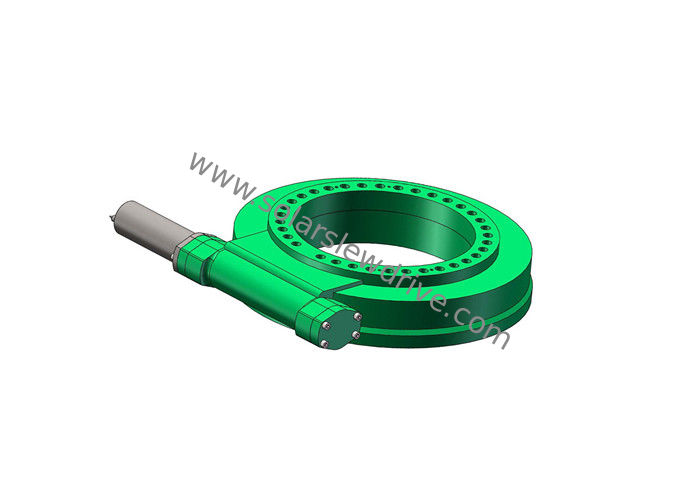

درایو کرم دنده آهنی ساخته شده از آهن با طراحی کپسوله شده IP66 مورد استفاده در سیستم ردیابی خورشیدی
توضیحات محصول
درایو کشی سهم تعیین کننده ای در توسعه و بهبود سیستم ردیابی خورشیدی از جمله سیستم ردیابی خورشیدی تک محور و سیستم ردیابی خورشیدی دو محور دارد ، به ویژه از طریق طراحی جمع و جور ، ظرفیت بار بالا ، واکنش کوچک ، ضد آب ضد آب و ضد انعطاف پذیری IP66 درجه گرد و غبار ، نصب آسان ، خود قفل شدن و بیشتر و بیشتر مقرون به صرفه
امکانات
1. عملکرد با فن آوری استاندارد کرم ، که در آن کرم در شافت افقی به عنوان راننده برای دنده عمل می کند ، به طور کلی شافت توسط موتور دنده الکتریکی هدایت می شود.
2. نسبت دنده بالا.این ویژگی نیازهای فنی چرخش با سرعت کم را برآورده می کند.
3. فناوری کرم ساعت شنی ایالات متحده برای عدم افزایش درگیری دندان منجر به قدرت ، کارایی و دوام بیشتر می شود.
4. طرح آماده نصب
5. بالاترین گشتاور از بین تمام راه حلهای موجود در بازار
6. مسکن محصور شده
7. طراحی IP66
8. طراحی شده برای دوام با حداقل تعمیر و نگهداری
پارامترهای SE7
| مدل: | SE7 | محل مبدا | چانگژو ، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده |
| مواد | 42CrMo ، 50 میلیون | گشتاور خروجی | 2000 نیوتن متر |
| گشتاور لحظه شیب دار | 1.35 کیلو متر نیوتن متر | نگه داشتن گشتاور | 1.32 کیلو متر نیوتن متر |
| رتبه بندی محوری استاتیک | 132 KN | رتبه بندی شعاعی استاتیک | 58 KN |
| رتبه بندی محوری پویا | 66 کیلوگرم | رتبه بندی شعاعی پویا | 38 کیلو نیوتن |
| نسبت دنده | 57: 1 | بهره وری | 40٪ |
برنامه های کاربردی
ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، جابجایی لاستیک ها ، حفاری ها و بالابرهای خودرو.
اطلاعات فنی SE Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
