ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE21 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SE21 " |
|---|---|---|---|
| نسبت دنده: | 125: 1 | دارای گشتاور خروجی: | 16 کیلومتر نیوتن متر |
| گشتاور کج: | 205 کیلومتر نیوتن متر | بهره وری: | 40٪ |
| رنگ: | RAL 9006 | ||
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

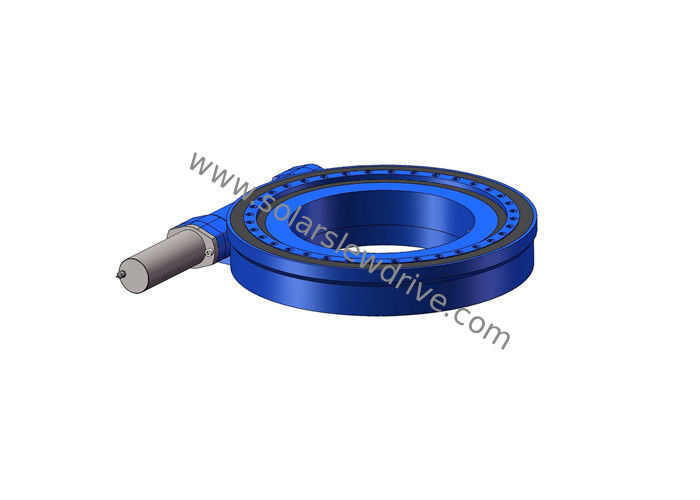

21 اینچ IP66 Solar Tracker Slew Drive با کرم 42CrMo و پاکت چرخ دنده برای استفاده صنعتی
شرح
یاتاقان چرخشی یا چرخ دنده ای یک بلبرینگ چرخشی است که به طور معمول می تواند بارهای سنگین را تحمل کند اما چرخش آهسته دارد.این غالباً در یک سکوی افقی مانند جرثقیل معمولی ، حیاط چرخان یا سکوی بادگیر آسیاب بادی با محور افقی استفاده می شود.
امکانات
1. می تواند نسبت انتقال زیادی دریافت کند
2. طراحی فشرده تر
3بهتماس بیشتر با دندان با استفاده از کرم پاکت ،این گیربکس چند دندانه ای باعث می شود تا بدون سر و صدا کم کار کند.
4. خود قفل شدن ، می تواند قفل شدن خود را معکوس ، یعنی فقط کرم را برای چرخاندن کرم پی ببرد.با استفاده از این ویژگی ، مکانیسم کرم مورد استفاده در ماشین آلات سنگین می تواند نقش حفاظتی ایمنی را ایفا کند.
5. راندمان انتقال بالا ، سایش کمتر.
پارامترهای درایو Slewing SE
| مدل | نسبت | گشتاور خروجی (نیوتن متر) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
کاربرد
ماشین آلات مهندسی پرکاربردترین مکان برای چرخاندن بلبرینگ ها ، مانند ماشین آلات متحرک زمین ، بیل مکانیکی ، ماشینهای تجزیه ، بازگرداننده های استاکر ، گریدرها ، غلتک های جاده ای ، ماشینهای خسته کننده قدرتمند ، ماشینهای حفاری سنگ و غیره است.
کاربرد درایو چرخشی گسترده است و به میزان قابل توجهی افزایش یافته است.در حال حاضر برنامه های کاربردی چرخشی شامل انرژی خورشیدی ، توربین های بادی و حتی تفریحات تفریحی می باشد.صنایع به درایوهای چرخشی روی می آورند که به قدرت ، دقت ، ایمنی و کارایی فوق العاده ای نیاز دارند.
