محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 500 قطعه در هر ماه |
مواد: | 50Mn ، 42CrMo | ضمانتنامه: | 10 سال |
---|---|---|---|
نصب شده: | در دسترس | چرخش نوع: | دو محور |
رنگ: | خاکستری نقره ای | سایت نصب: | پشت بام و مزرعه |
ویژگی: | نصب سریع | موتور: | 12V / 24V DC |
برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |

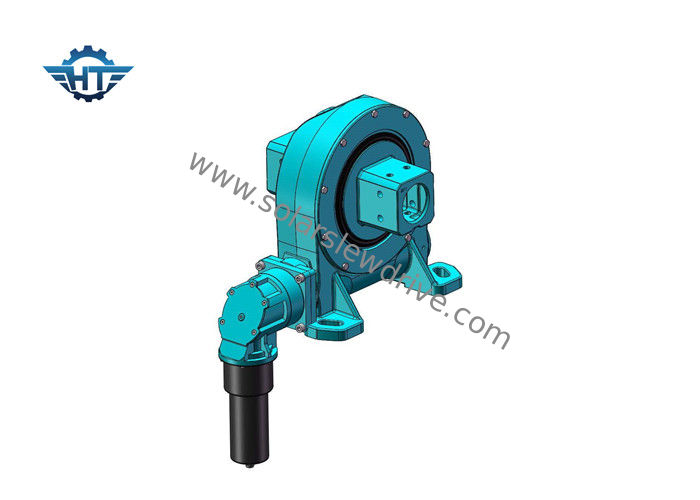

Ve7 Worm Gear Slew Drive با گشتاور خروجی 15*15 مربع برای سیستم ردیابی خورشیدی
شرح
حرکت عمودی باعث می شود سیستم ردیاب خورشیدی تک محوری به سمت خورشید حرکت کند تا خورشید را در جهت شرق به غرب ردیابی کند.سیستم ردیابی خورشیدی تک محور برای عرضهای جغرافیایی کمتر با زاویه ارتفاع زیاد خورشید مناسب است.راندمان تولید برق آن 10 ~ 20 higher بیشتر از ردیابی پنل های خورشیدی ثابت است.سیستم ردیابی خورشیدی را می توان در زمین نصب کرد.
ردیاب خورشیدی تک محور شامل براکت نصب ، شفت افقی ، مکانیزم چرخش ، دستگاه تشخیص سرعت باد و کنترل کننده ردیابی و غیره. ردیاب خورشیدی تک محوری دارای یک درجه آزادی است که به عنوان محور چرخش عمل می کند.
امکانات
1. می توان آن را به صورت چند پیوندی ، برای پشتیبانی از سیستم در یک حرکت پایدار ، عالی از نظر هزینه و مناسب برای کارخانه PV در مقیاس بزرگ استفاده کرد.
2. تعمیر و نگهداری رایگان طراحی.چرخش ما می تواند به طور م preventثر از فرسایش ناشی از شن ، گرد و غبار ، باران و برف جلوگیری کند.
3. طراحی خود قفل.درایو چرخان خودکار قفل شونده جدید ما می تواند کل سیستم را در مواقع ناگهانی ایمن تر کند.
ورق فنی VE Slewing Drive
مدل | نسبت | گشتاور خروجی (Nm) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شده است | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | آره | 251 |
