ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | VE9 " |
|---|---|---|---|
| نسبت دنده: | 61: 1 | گشتاور عادی: | 7320 نیوتن متر |
| نگه داشتن گشتاور: | 31 ~ 45 کیلومتر نیوتن متر | گشتاور کج: | 21 ~ 21 کیلو متر مکعب |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

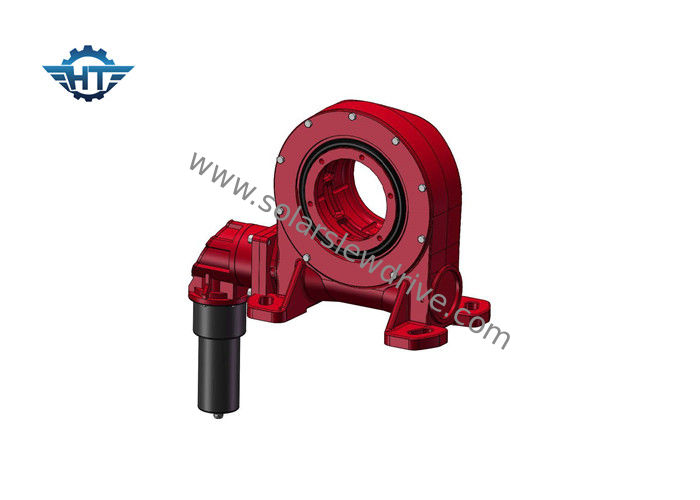

گیربکس 9 اینچی Slew Drive مجهز به گشتاور اصلی 12*12 برای سیستم ردیابی تک محوره
شرح
این VE9 یک راه حل محرک قوی چرخ دنده ای است که برای برنامه های کاربردی با چرخه بالا و سرعت کم (<1 RPM) مجهز شده است.عمدتا در انرژی خورشیدی کاربرد دارد.
مزایای
1. گشتاور بالا برای حفظ ایمنی سیستم ردیابی خورشیدی
2. در صورت اختلال در عملکرد سیستم کنترل نرم افزار ، توقف سخت در داخل
3. پوشاندن درایو کرم در داخل
4. تماس چند دندان برای اطمینان از بار زیاد
5. عملکرد خود قفل
پارامترهای سری VE
| مدل | نسبت | گشتاور خروجی (Nm) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
توجه: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفاً به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس کاربردها و پروژه های مختلف
2. انواع مختلف موتورها را می توان مطابقت داد ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL در دسترس هستند.رنگ استاندارد ما RAL 9006 است.
برنامه های کاربردی
سیستم ردیابی خورشیدی تک محور تخت
سیستم ردیابی خورشیدی تک محور کج
CSP ، تازه ، جاذب سهمی
سیستم ردیابی تک محور شامل یک محور واحد مسطح و یک محور کج است.
