ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| تایپ کنید: | محصور | کاربرد: | ماشین آلات ساختمانی |
|---|---|---|---|
| راننده: | موتور هیدرولیک | درجه IP: | IP66 |
| رنگ: | همان طور که درخواست شد | کارآیی: | 40٪ |
| مدل: | VE9 | نسبت: | 61: 1 |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

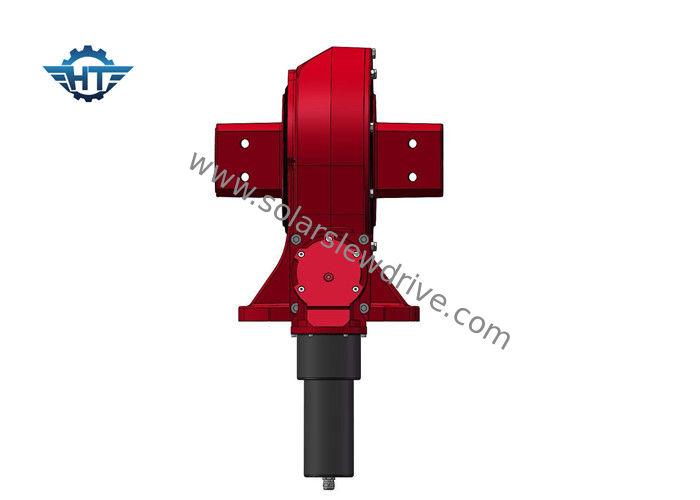

چرخ دنده کرم عمودی با کرم ساعت شنی برای سیستم ردیابی تک محور پیوند
شرح
طراحی عمودی بزرگترین نقطه روشن درایوهای کشی Hangtuo است ، طراحی عمودی عمدتا برای سیستم ردیاب خورشیدی استفاده می شود ، ساختار ویژه ساختار پیچیده براکت سیستم ردیابی خورشیدی تک محور را کاهش می دهد ، هزینه کل سیستم را کاهش می دهد ، طراحی عمودی در بازار ردیاب خورشیدی نقش رقابتی تری دارد.
| مدل: | VE9 | محل مبدا | چانگژو ، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده |
| مواد | 42CrMo ، 50 میلیون | گشتاور خروجی | 7320 نیوتن متر |
| گشتاور لحظه شیب دار | 18300 نیوتن متر | نگه داشتن گشتاور | 51000 نیوتن متر |
| رتبه بندی محوری استاتیک | 90 کیلوگرم | رتبه بندی شعاعی استاتیک | 160 کیلو نیوتن |
| رتبه بندی محوری پویا | 45 کیلوگرم | رتبه بندی شعاعی پویا | 80 کیلو نیوتن |
| نسبت دنده | 61: 1 | بهره وری | 40٪ |
برنامه های کاربردی
متداول ترین کاربرد درایو اسلایو برای درایو های محرک دو محوره ردیاب های خورشیدی دو محوره است ، مانند هلیواستات ها و فتوولتائیک غلیظ (CPV) ، و بشقاب های ماهواره ای یا راداری.از دیگر برنامه های کاربردی می توان به بالابرهای اتومبیل ، موقعیت یاب های رباتیک و تجهیزات صحنه اشاره کرد.
مشخصات موقعیت یاب دو محوره SDE
امکانات
1. طراحی محصور عمودی با یک یا دو خروجی.
2. با استفاده از دنده کرم ساعت شنی ، تماس چند دندانه ای ، گشتاور بالا را انتقال دهید تا بار بیشتری تحمل کند.
اطلاعات فنی درایو Slewing سری VE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
برنامه های کاربردی
برنامه های زیادی وجود دارد که می توان از یک درایو چرخشی استفاده کرد ، اصلی زیرا برای برنامه هایی که برای حفظ نیرو و گشتاور چرخشی به بار نیاز دارند بسیار مناسب است.
برنامه های معمول درایو چرخشی شامل موارد زیر هستند:
1. ردیاب خورشیدی
2. توربین های بادی
3. آسانسور مردانه
4. ماشین آلات هیدرولیک
5. Telehandler
6. بیل مکانیکی
7. بلند کردن
8. جرثقیل
9. تجهیزات حفاری
10. تجهیزات نظامی
