محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~380/ pc |
جزئیات بسته بندی: | |
زمان تحویل: | |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | مدل: | VE9 " |
---|---|---|---|
نسبت دنده: | 61: 1 | دارای گشتاور خروجی: | 4300 نیوتن متر |
نگه داشتن گشتاور: | 27200 نیوتن متر | گشتاور کج: | 16000 نیوتن متر |
بهره وری: | 40٪ | دقیق: | کمتر از 0.1 درجه |
برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
محرک متحرک VE9 تک محور با لوله اصلی 13 * 13 برای دو ردیاب خورشیدی پرتره مجهز شده است
شرح
درایو های چرخشی چرخ دنده کرم گشتاور خروجی از مقرون به صرفه ترین و بهینه ترین راه حل ها برای ردیاب های PV تک محور هستند.آنها برای دقت و کارایی برای مدت زمان 30 سال کار در زمینه طراحی ، آزمایش و تضمین شده اند.در مقایسه با ردیاب های ثابت PV که فقط در زمانی که خورشید در زاویه مطلوب صفحه قرار دارد ، می توانند بالاترین سطح انرژی را تولید کنند ، ردیاب های PV می توانند از طلوع تا غروب خورشید مستقیماً به سمت خورشید باشند.
سیستم ردیابی خورشیدی محور Singe با دو پرتره که فقط به یک خط نیاز به گشتاور نگهداری بیشتر دارند.
داده های فنی VE Series Slewing Drive
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.

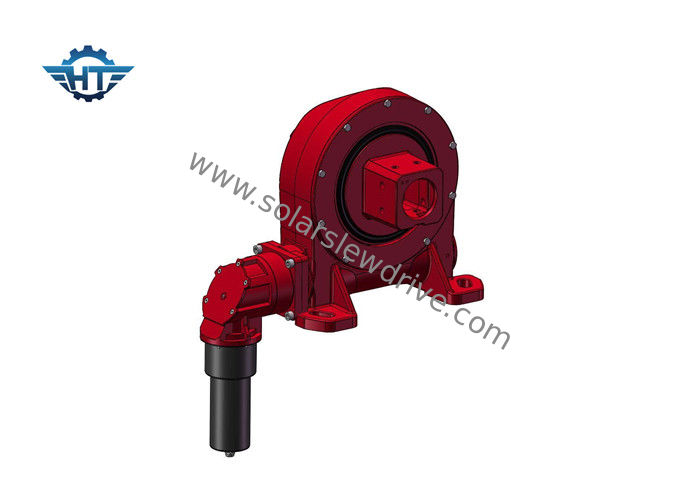

VE9 با بسته بندی موتور دنده 24 ولت
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ ؛کیسه های پلاستیکی خلاuum.
بسته بندی بیرونی: کارتن سخت؛جعبه چوبی ؛پالت چوبی
مدت حمل و نقل: توسط بیان؛هوایی؛از طریق زمینیاز طریق دریا.
برای نمونه ، از آنجا که درایو کشی دارای ابعاد کوچک اما دارای وزن سنگین است ، حمل و نقل مقرون به صرفه از طریق دریا نیست ، در حالی که حمل و نقل سریع از طریق مقرون به صرفه است ، کارکنان لجستیکی ما از TNT ، DHL ، UPS ، FEDEX درخواست می کنند تا بیان را مقایسه کنند قیمت به منظور پیدا کردن مقرون به صرفه ترین راه
اگر در آینده به صورت عمده باشد ، ما کشتی را از طریق دریا توصیه می کنیم.
مزایای
1. چرخش ± 60 درجه ، توقف سخت / حد سخت داخل درایو از کار افتادن کنترل نرم افزار
2. اتصال موتور محرک از سمت چپ یا راست
3. هنگام نصب ، لازم نیست که فاصله دنده را تنظیم کنید.این را تولید کننده قبل از کارخانه تنظیم کرده است
4. نصب ساده و نگهداری کم
5. استفاده از فضای منطقی
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
