محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5 |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 145~330 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 30 15 15 روز |
قابلیت ارائه: | 12000 رایانه شخصی / YEAR |
نوع: | درایو آستین دار | مواد: | 42CRMN یا 50Mn |
---|---|---|---|
کاربرد: | سیستم انرژی خورشیدی | حیات میدانی: | 30 سال |
رنگ: | مشتری مورد نیاز | اندازه: | 3 اینچ - 25 اینچ |
موتور: | 24 ولت | ویژگی: | قفل خود |
برجسته: | Self Lock Solar Slew Drive,Worm Gear Solar Slew Drive,Single Axis Solar Slew Drive |

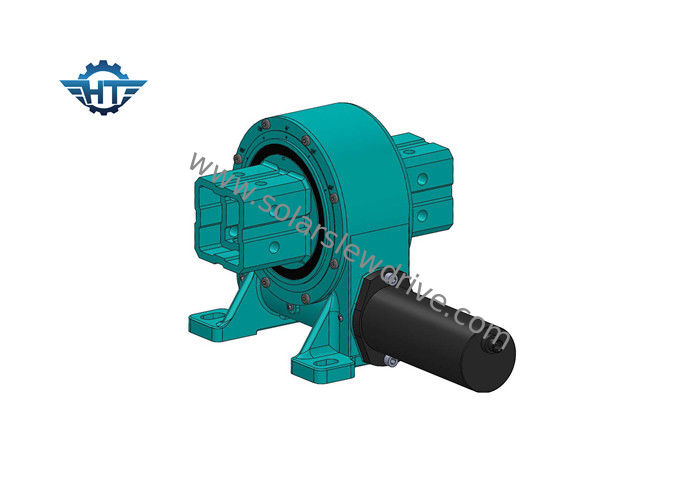

درایو آستین خورشیدی تک محور ، ساختار گیربکس کرم قفل IP66 برای سیستم ردیابی خورشیدی
شرح
Vertical single axis slew drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. درایو منفرد محور عمودی که معمولاً به عنوان یک درایو کرم یا یاتاقان آستین دار گفته می شود ، یک سیستم کامل و آماده برای نصب است که از بلبرینگ دنده یا حلقه آستین دار ، کرم ، پایه و یک محفظه کاملاً محصور تشکیل شده است. It can be customized with hydraulic or electric motors, planetary gearboxes. می توان آن را با موتورهای هیدرولیک یا برقی ، گیربکس های سیاره ای تنظیم کرد.
امکانات
1. چرخش 360 درجه
2. IP66
3. قفل کردن خود
4- کارهای قبلی پر از روغن
5. نصب ساده
6. نگهداری کم
7. استفاده منطقی از فضای
8- روش آسان و روان شروع و توقف
9. گشتاور نگهدارنده بالا
پارامترهای عملکرد درایو Slew عمودی
مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | قفل کردن خود | وزن |
نانومتر | نانومتر | KN | KN | نانومتر | درجه | آره | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 13 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 18 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 28 کیلوگرم |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | آره | 35 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 51 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 61 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 78 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 105 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 185 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 244 کیلوگرم |
