محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE6 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~330/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 2000 عدد در هر ماه |
محل مبدا: | چانژو ، چین | عملکرد: | گشتاور با پشتوانه بالا |
---|---|---|---|
حفاظت: | IP66 ، محصور | نوع: | VE6 |
مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 ~ 10 سال |
کاربرد: | سیستم انرژی خورشیدی | رنگ: | مشتری مورد نیاز |
برجسته: | 3 "Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive برای ردیاب خورشیدی |

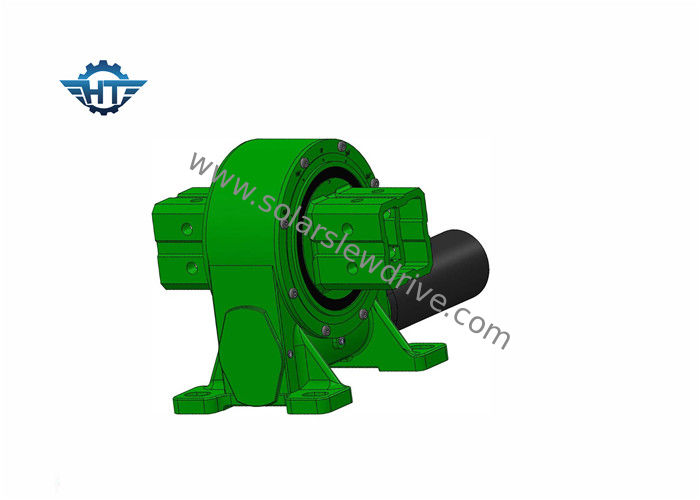

درایو تک محوره IP66 Worm Gear با قدرت گشتاور بالا برای سیستم ردیابی خورشیدی
شرح
VE6 slewing drive is a half gear and limit stop inside which is designed for a single axis solar tracking system. درایو آستین دار VE6 نیم دنده و حد مجاز در داخل است که برای یک سیستم ردیابی خورشیدی تک محور طراحی شده است. Our slewing drives are powered with hourglass worm technology for maximum gear torque and the smoothest rotation. درایوهای آستین دار ما از فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرمترین چرخش استفاده می کنند.
The standard slew drives are fitted with an open housing and single self locking hourglass worm shaft. درایوهای آستین استاندارد مجهز به یک محفظه باز و یک شافت کرم ساعت شیشهای منفرد هستند. Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. پس از بازگشت منبع انرژی به خنثی ، شافت کرم بدون نیاز به دستگاه ترمز خارجی ، بار را در موقعیت خود قرار می دهد.
پارامترهای عملکرد مدل VE
مدل | گشتاور خروجی دارای امتیاز (Nm) | نگه داشتن گشتاور (نانومتر) | TiltingTorque (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت (°) | IP | قفل کردن خود | وزن (کیلوگرم) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | .10.1 | 66 | آره | 12 کیلوگرم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | .10.1 | 66 | آره | 18 کیلوگرم |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | .10.1 | 66 | آره | 32 کیلوگرم |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | .10.1 | 66 | آره | 28 کیلوگرم |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | .10.1 | 66 | آره | 52 کیلوگرم |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | .10.1 | 66 | آره | 65 کیلوگرم |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | .10.1 | 66 | آره | 88 کیلوگرم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | .10.1 | 66 | آره | 135 کیلوگرم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | .10.1 | 66 | آره | 192 کیلوگرم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | .10.1 | 66 | آره | 251 کیلوگرم |
برنامه های کاربردی
برنامه های کاربردی درایو معمولی شامل خورشیدی استustry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. ustry ، جرثقیل های کامیون ، آسانسورهای مردانه و تجهیزات مورد استفاده ، پیوست های هیدرولیک ، تجهیزات ابزار روغن ، جرثقیل های دریایی ، گیرنده های تایرها ، درایورهای حفاری و بالابرهای اتومبیل ، اما درایوهای آستین دار در بسیاری از برنامه های دیگر استفاده می شود که نیاز به نگه داشتن بار و قابلیت چرخش دارد. We offer different slew drive models with different moment load capacities. ما مدلهای مختلف درایو آستین دار را با ظرفیت بار لحظه های مختلف ارائه می دهیم.
