ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | 7 اینچ |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 300~350/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 2000 عدد در هر ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | 7 اینچ |
|---|---|---|---|
| نسبت دنده: | 51: 1 | بهره وری: | 40٪ |
| دقیق: | ≤ 0.1 | راننده: | موتور الکتریکی |
| رنگ: | همان طور که درخواست شد | نگه داشتن گشتاور: | 39kNm |
| برجسته: | C3 Solar Slew Drive,Vertical Solar Slew Drive,7 اینچ Solar Slew Drive |
||

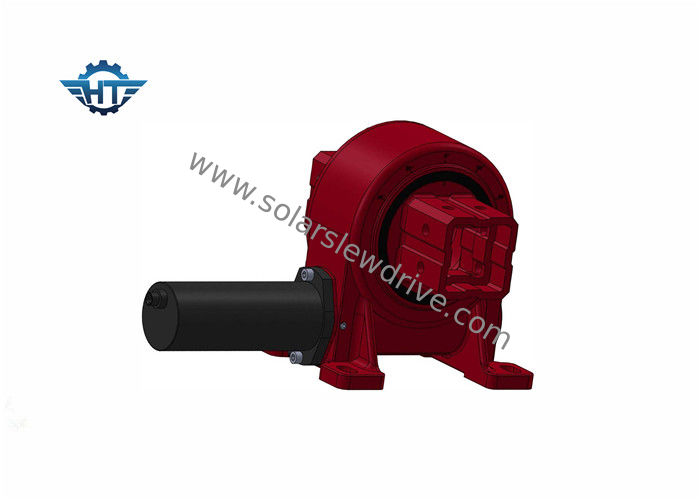

VE Vertical C3 پوشش خورشیدی خورشیدی با کرم دو پاشی برای سیستم ردیابی خورشیدی
شرح
Our company have profound expert knowledge and have 10 years' experience on designing, developing and manufacturing slewing drives. شرکت ما دارای دانش عمیق و کارآمد و دارای 10 سال تجربه در زمینه طراحی ، توسعه و ساخت درایوهای آستین دار است. Our team is specialized in researches and develops in that particular area and covers the fields of tracking technologies for photovoltaic systems, concentrated solar power stations, mechanical engineering and slewing drive technology. تیم ما در تحقیقات تخصصی است و در آن منطقه خاص توسعه می یابد و زمینه های فن آوری ردیابی سیستم های فتوولتائیک ، ایستگاه های انرژی خورشیدی متمرکز ، مهندسی مکانیک و فن آوری درایو آستین دار را در بر می گیرد.
مزایای
بار واکنش سریع
</s>avkanîتجربه طولانی مدت در کنترل فرآیند هوشمند برای تولید انبوه و همچنین در توسعه محصول مشتری مدار.
انواع مختلف
Slewing Drive (Enclosed Type, Vertical Type, Dual Axis Type, Precision Type) Hourglass worm slewing drive is based on the slewing bearing with strong tilting moment torque and static self-locking function. درایو آستین دار (نوع محصور ، نوع عمودی ، نوع محور دوتایی ، نوع دقیق) درایو آستین کرم هوگللاس بر اساس یاتاقان آستین دار با گشتاور لحظه ای کج قوی و عملکرد قفل ایستا است. Much tooth contact surface is designed specially for driving high load. سطح تماس دندان زیادی مخصوص رانندگی با بار زیاد طراحی شده است.
کیفیت پایدار
Set up Critical Quality Inspection Points, Total 9 positions through the plant. نقاط کنترل کیفیت بحرانی ، 9 موقعیت از طریق کارخانه را تنظیم کنید. We set up critical quality inspection points , make quality inspection instructions to control strictly in key process. ما نقاط بازرسی با کیفیت مهم را تنظیم می کنیم ، دستورالعمل های بازرسی کیفیت را کنترل می کنیم تا در فرآیند کلیدی کنترل شود. We use high precision & measurement gauge calibration. ما از کالیبراسیون سنج و اندازه گیری دقیق استفاده می کنیم.
ترسیم فروش
برای کسب اطلاعات بیشتر در مورد پارامترهای فنی محصول ، با ما تماس بگیرید تا کاتالوگ محصول و نقشه های فروش دقیق.
برگه داده برای درایوهای Slewing سری VE
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 13 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 18 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 28 کیلوگرم |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | آره | 35 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 51 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 61 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 78 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 105 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 185 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 244 کیلوگرم |
برنامه های کاربردی
The vertical slewing bearing drive is generally installed perpendicular to the ground and is widely used in various photovoltaic power generation projects, such as parabolic or trough Csp power generation, fresnel Csp power generation, flat single axis solar tracking system, oblique solar tracking system. درایو بلبرینگ عمودی عمودی عمود بر زمین نصب شده است و در پروژه های مختلف تولید انرژی فتوولتائیک مانند تولید برق پارابولیک یا از طریق Csp ، تولید برق CSP fresnel Csp ، سیستم ردیابی خورشیدی تک محور مسطح ، سیستم ردیابی خورشیدی مورب مورد استفاده گسترده قرار می گیرد. It is with high precision, usually this model with enclosed housing, it can prevent dust and water from entering the inside. از دقت بالایی برخوردار است ، معمولاً این مدل با محفظه بسته ، می تواند از ورود گرد و غبار و آب به داخل جلوگیری کند.
