محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 2000 عدد در هر ماه |
مدل: | 7 اینچ | نسبت دنده: | 57: 1 |
---|---|---|---|
بهره وری: | 40٪ | دقیق: | < 0.1 درجه |
راننده: | موتور برقی ، هیدرولیکی ، سروو | نوع: | افقی و عمودی |
کاربرد: | کاربردهای صنعتی و نصب شده | رنگ: | همان طور که درخواست شد |
برجسته: | حلقه کراوات دنده کرم 7 اینچی,حلقه شستشوی چرخ دنده 12vdc,حلقه آویز چرخ دنده کرم |

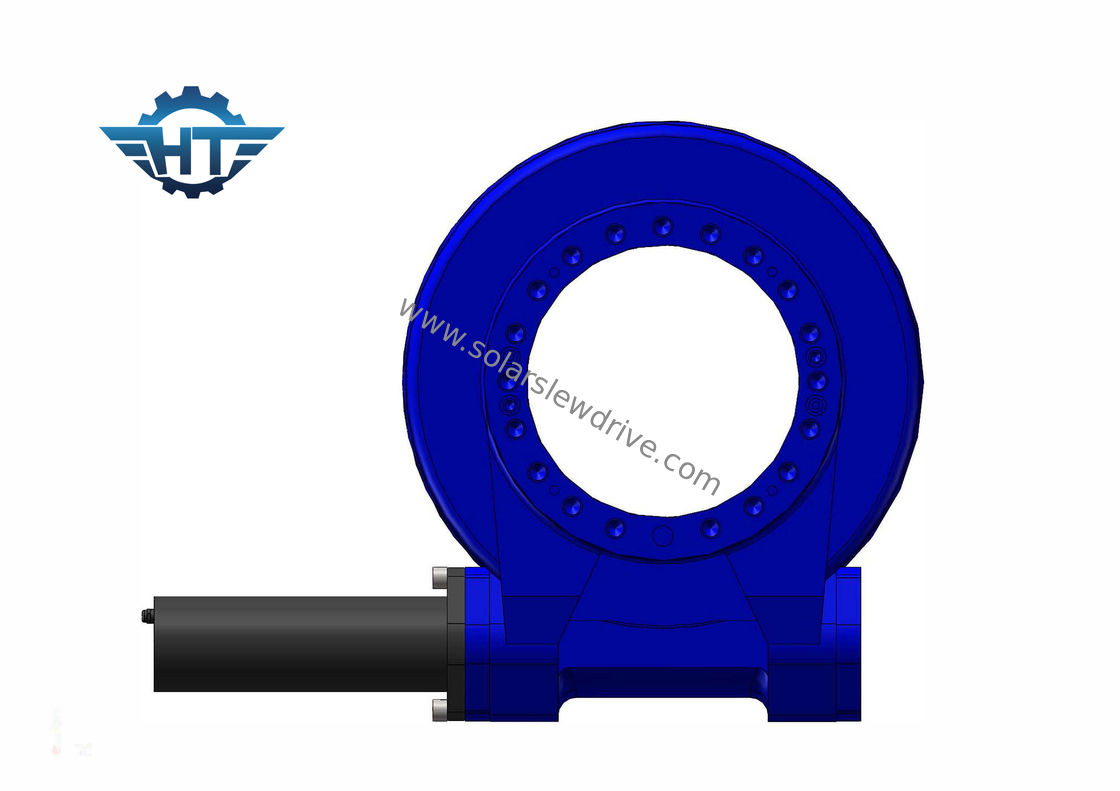

حلقه چرخش چرخ دنده کوچک ضد واکنش با موتور 12VDC برای سیستم ردیابی PV و CSP
توضیحات محصول
درایو کشی مسکن بسته عمدتا در شرایط نسبتاً بالا برای نیازهای زیاد در موارد ضد گرد و غبار ، ضد باران و ضد خوردگی اعمال می شود.درجه حفاظت IP66.
نام تجاری: HT
شماره مدل: SE7 ، 7 اینچ
ماده: 50 میلیون ، 42CrMo
گواهینامه: ISO9001 ، CE
گارانتی: 3 ~ 5 سال
زمان زندگی: 30 سال
بسته بندی: جعبه تخته سه لا با قاب فولادی
اندازه درایو کشی متفاوت است و مدل مشخصات آن بر اساس قطر تقریبی مسیر یاتاقان های شستی تقسیم می شود: WD-080 ، WD-0130 ، WD-0170 ، WD-0223 ، WD-0343 ، WD-0419 ، WD-0478 ، WD-0625 و سایر مشخصات.استاندارد نامگذاری مدل داخلی مطابق با قطر تقریبی مسیر یاتاقانهای کشته شده ، در اینچ (1 اینچ = 25.4 میلی متر) ، به تقسیم می شود: SE3 ، SE5 ، SE7 ، SE9 ، SE12 ، SE14 ، SE17 ، SE21 ، SE25 و سایر مشخصاتنماینده "WD" در فراخوان مدل خارجی به معنای: مخفف Worm و drive و "SE" در مدل مدل داخلی است: مخفف Slewing و Enclose.صرف نظر از روش نامگذاری ، ابعاد نصب مربوطه و پارامترهای عملکرد هر مدل یکسان است.
ویژگی ها و برنامه ها
با اتخاذ یاتاقان بلبرینگ به عنوان جز its اصلی آن ، درایو کشی می تواند نیروی محوری ، نیروی شعاعی و لحظه شیب را به طور همزمان تحمل کند.درایو Slewing به طور گسترده ای در تریلرهای مدولار ، انواع جرثقیل ها ، سکوی کار هوایی ، سیستم های ردیابی خورشیدی و سیستم های قدرت بادی استفاده می شود.
پارامترهای SE Slewing Drives
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
50 میلیون،42CrMo |
