محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE6 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~300/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 2000 عدد در هر ماه |
محل مبدا: | چانژو ، چین | عملکرد: | گشتاور با پشتوانه بالا |
---|---|---|---|
حفاظت: | IP66 ، محصور | نوع: | VE6 |
مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 ~ 10 سال |
کاربرد: | سیستم انرژی خورشیدی | رنگ: | مشتری مورد نیاز |
برجسته: | گیربکس 3 اینچ Slew Drive,گیربکس ip66 Slew Drive,گیربکس Slew Drive بارگیری سنگین |

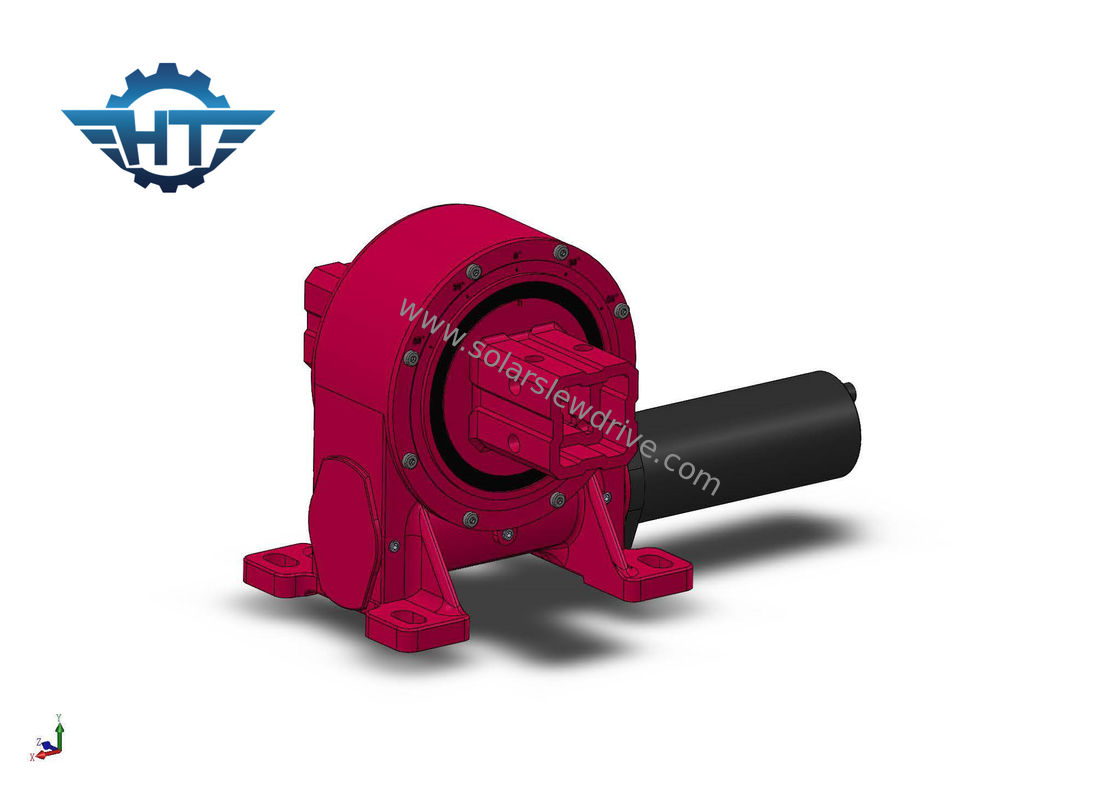

گیربکس 3 اینچی عمودی IP66 Slew Drive ، بارگیری سنگین برای سیستم ردیابی صفحه خورشیدی
شرح
درایو کشی VE6 یک نیم دنده و توقف محدود است که برای سیستم ردیابی خورشیدی یک محوره طراحی شده است.پیشرانه های شکننده ما با حداکثر گشتاور دنده و روانترین چرخش از فناوری کرم ساعت شنی بهره می برند.
درایو Slewing 6 اینچ | |
نام تجاری | هنگتو |
گشتاور خروجی | 5100 نیوتن متر |
گشتاور لحظه شیب دار | 8000 نیوتن متر |
نگه داشتن گشتاور | 39000 نیوتن متر |
رتبه بندی محوری استاتیک | 110 کیلو نیوتن |
نسبت دنده | 51: 1 |
Tacking دقیق | .0.15 درجه |
وزن | 45 کیلوگرم |
استاندارد | CE / ISO |
محل مبدا | چین |
سرویس | خدمات نصب شدهراه حل سفارشی |
مواد | 42CrMo |
شرایط حمل و نقل | از طریق دریا ، هوا یا راه آهن |
زمان تحویل | ظرف 25 روز پس از پیش پرداخت |
بندر | شانگهای |
شرایط پرداخت |
A: T / T ب: وسترن یونیون C: پی پال |
درایوهای کشی استاندارد مجهز به محفظه باز و شافت کرم ساعت شنی تک قفل شونده هستند.هنگامی که ورودی منبع تغذیه به حالت خنثی برگشت ، شافت کرم بدون نیاز به هیچ دستگاه ترمز خارجی بار را در موقعیت خود قفل می کند.
پارامترهای عملکرد مدل VE
مدل | گشتاور خروجی دارای امتیاز (Nm) | گشتاور نگهدارنده (Nm) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت (درجه) | IP | خود قفل شدن | وزن (کیلوگرم) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤.0.1 | 66 | آره | 12 کیلوگرم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤.0.1 | 66 | آره | 18 کیلوگرم |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤.0.1 | 66 | آره | 32 کیلوگرم |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤.0.1 | 66 | آره | 28 کیلوگرم |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤.0.1 | 66 | آره | 52 کیلوگرم |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤.0.1 | 66 | آره | 65 کیلوگرم |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤.0.1 | 66 | آره | 88 کیلوگرم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤.0.1 | 66 | آره | 135 کیلوگرم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤.0.1 | 66 | آره | 192 کیلوگرم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤.0.1 | 66 | آره | 251 کیلوگرم |
برنامه های کاربردی
متداول ترین کاربرد درایو اسلایو برای درایو های محرک دو محوره ردیاب های خورشیدی دو محوره مانند هلیواستات ها و فتوولتائیک غلیظ (CPV) و دیش های ماهواره ای یا راداری است.از دیگر برنامه های کاربردی می توان به آسانسورهای اتومبیل ، موقعیت یاب های رباتیک و تجهیزات صحنه اشاره کرد.
