محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 295/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 500 قطعه در هر ماه |
نام تجاری: | Hangtuo | مواد: | 50Mn ، 42CrMo |
---|---|---|---|
گواهی: | ISO9001 ، CE | موتور: | 24vdc |
نگهداری: | رایگان | رنگ: | همان طور که درخواست شد |
قفل خود: | آره | نگه داشتن گشتاور: | 39 کیلو نیوتن متر |
برجسته: | گیربکس درایو Slew Vertical,جعبه دنده عمودی Slow,گیربکس Sllw Drive 24vdc |

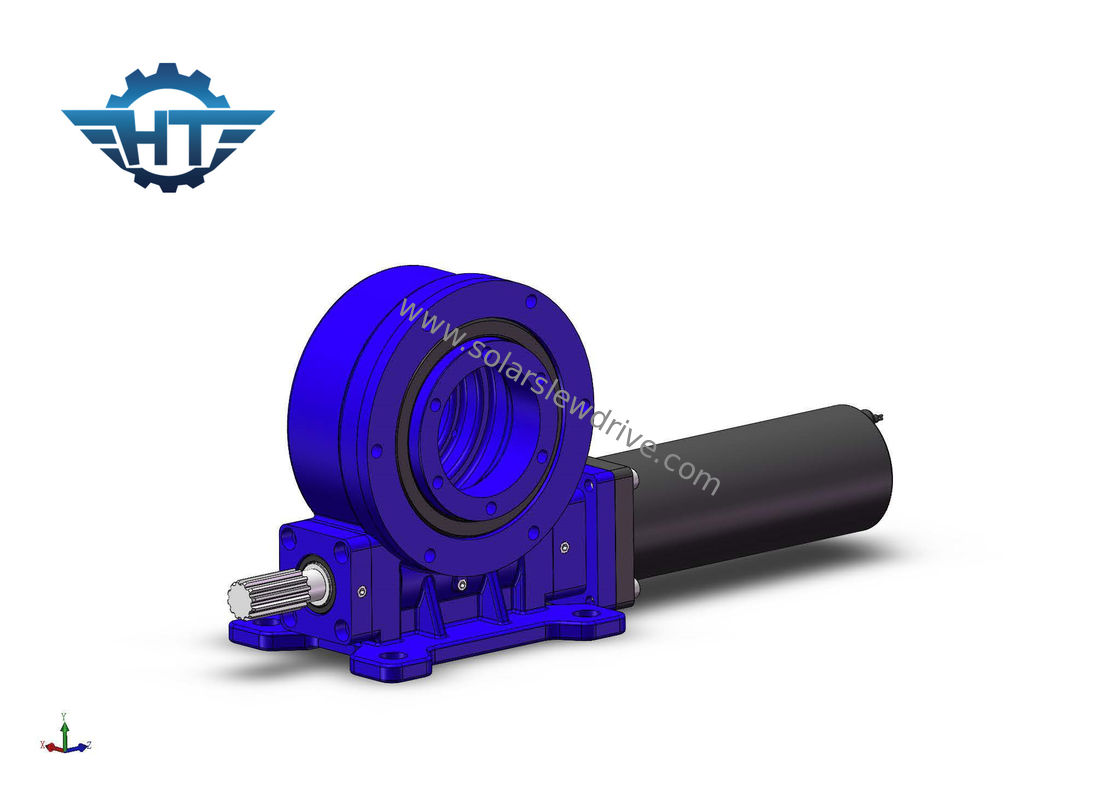

گیربکس درایو شیب عمودی برای ردیاب های خورشیدی خودکار 2 * 60 ، 2 * 54 ترتیب دو پرتره
شرح
درایو شیب عمودی نصب شده به طور خاص برای سیستم های ردیابی خورشیدی خودکار طراحی شده است که ردیابی محور افقی مورد نیاز است.چرخش دقیق درایو شفت عمودی اجازه می دهد تا مکانیزم به طور دقیق ردیابی کند.این نوع درایو حلقه ای شکن عمودی با استفاده از آخرین فن آوری و مکانیزم ساعت شنی تولید می شود.شکل تماس دندان می تواند ظرفیت گشتاور نگهداری بالاتر از درایو معمولی را پشتیبانی کند.این اجازه می دهد تا مقدار بیشتری از صفحات خورشیدی نصب شود ، و هزینه های نصب را کاهش می دهد.در هنگام نصب درایو کشی عمودی ، باید گشتاور مورد نیاز و شرایط لاد را در نظر گرفت.
ورق داده VE Slewing Drive
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | آره | 251 |
انتخاب Slewing Drive
وقتی sبا انتخاب یک درایو کشی مناسب ، به اطلاعات مختصری در مورد سیستم ردیابی خورشیدی نیاز داریم:
1. مقیاس پروژه ها.برای شمادر مقیاس انعطاف پذیری و پروژه های بزرگ معمولاً از ردیاب های خورشیدی تک محوره افقی استفاده می شود ، در حالی که ردیاب های دو محوره بیشتر در کاربردهای مسکونی کوچکتر استفاده می شوند.
2. بار درایوهای کشی و فاصله جاذبه آن
3. سرعت خروجی
برنامه های کاربردی
ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، جابجایی لاستیک ها ، حفاری ها و بالابرهای خودرو.
بسته بندی و حمل و نقل
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ ؛کیسه های پلاستیکی خلاuum.
بسته بندی بیرونی: کارتن سخت؛جعبه ی چوبی ؛پالت چوبی
مدت حمل و نقل: توسط بیان؛هوایی؛از طریق زمینیاز طریق دریا.
برای نمونه ها ، از آنجا که درایو کشی دارای ابعاد کوچک اما وزن سنگین است ، حمل و نقل مقرون به صرفه از طریق دریا نیست ، در حالی که حمل و نقل سریع از طریق مقرون به صرفه است ، کارکنان لجستیکی ما از TNT ، DHL ، UPS ، FEDEX درخواست می کنند تا بیان را مقایسه کنند قیمت به منظور پیدا کردن مقرون به صرفه ترین راه.
اگر در آینده به صورت عمده باشد ، ما کشتی را از طریق دریا توصیه می کنیم.
توجه داشته باشید:
اکسپرس: درب منزل ، فقط در صورت نیاز عرف باید مالیات واردات را پرداخت کنید.
از طریق هوا یا دریا: کارخانه به فرودگاه مقصد / بندر دریایی ، نیاز به پرداخت هزینه مقصد است که توسط فرودگاه پرداخت می شود (هزینه مقصد همیشه با توجه به بسته بندی بزرگ ، کوچک ، سنگین یا سبک ، در ژنرال 200 توسط هر B / L دریافت می شود) برای هر بار 400 دلار پوند) و درصورت نیاز به عرف ، مالیات را وارد کنید.
با قطار: گاهی اوقات قیمت حمل و نقل همان دریا است اما زمان حمل و نقل کمتری نسبت به دریا طول می کشد ، اگر کالاهای مورد نیاز مشتریان فوری باشند ، ما این روش حمل و نقل را در نظر خواهیم گرفت.
