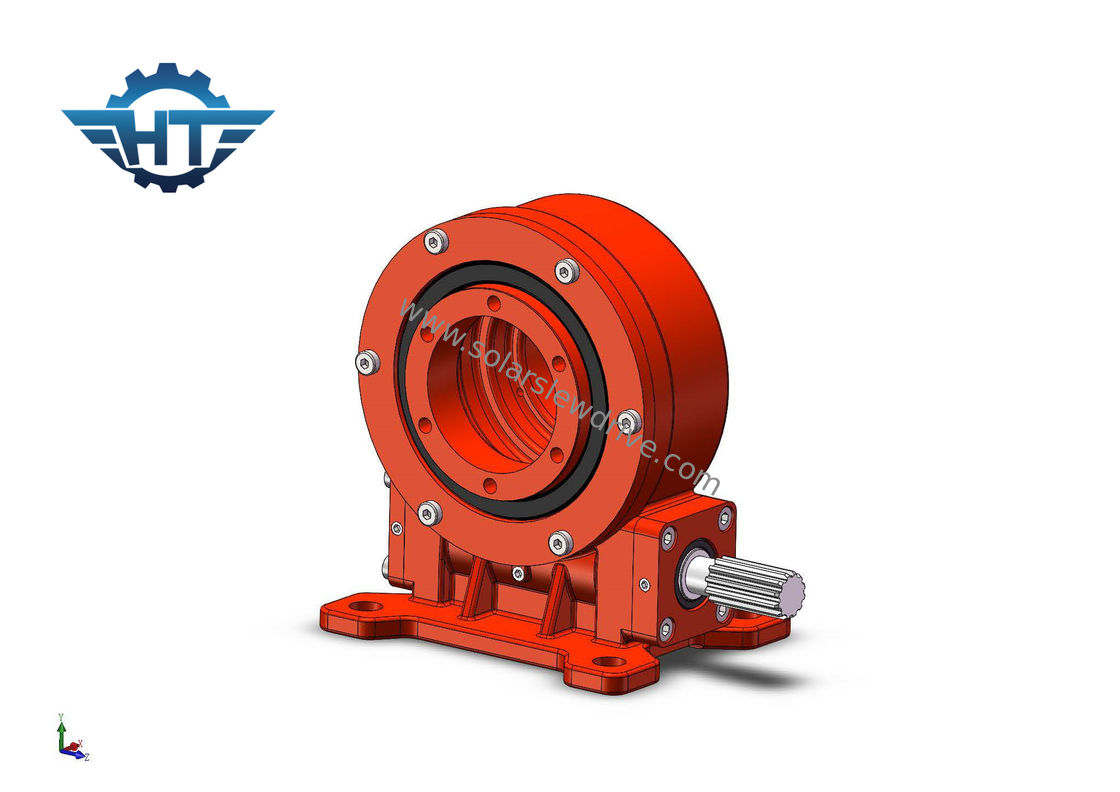

Hourglass Worm Gear Slew Drive 120 mm Tube Square for Single Tracking System 7

Hourglass Worm Gear Slew Drive 120 mm Tube Square for Single Tracking System 7

  • Hourglass Worm Gear Slew Drive 120 mm Tube Square for Single Tracking System 7
  • Hourglass Worm Gear Slew Drive 120 mm Tube Square for Single Tracking System 7
Hourglass Worm Gear Slew Drive 120 mm Tube Square for Single Tracking System 7
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: VE7
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 200~300/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 2000 عدد در هر ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: VE7
نسبت دنده: 51: 1 دارای گشتاور خروجی: 6120 نیوتن متر
نگه داشتن گشتاور: 39000 نیوتن متر گشتاور کج: 10 کیلو نیوتن متر
بهره وری: 40٪ رنگ استاندارد: همان طور که درخواست شد
برجسته:

درایو کرم دنده ساعت شنی

,

درایو کرم چرخ دنده کرم 120 میلی متر

,

درایو کرم ردیابی تک کرم

VE9 Single Axis Worm Gear Slew Drive با لوله مربع 120 میلی متر برای سیستم ردیابی تک



شرح



محرک های تک محوره VE7 به دور یک محور می چرخند.درایو کشویی VE7 با موتور دنده 24vdc می تواند در اندازه های مختلف طراحی شود تا برای انواع لوله های اصلی متناسب باشد.این محصول همچنین یک محصول استاندارد ، آسان ترین نصب و بیشترین کاربرد است.درایو کشویی VE7 نصب عمودی و درایو کاملاً محصور در یک واحد پرقدرت را ارائه می دهد.



مزایای



1. گشتاور بالا نگهدارنده

2. خود قفل برای بهبود ایمنی سیستم ردیابی خورشیدی

2. توقف سخت در داخل ، محدوده از ° 60 ° ~ - 60 ° ، اگر مشتریان برنامه مورد نیاز 360 درجه را دارند ، ما برای تأمین نوع خروجی فلنج داریم

3. درایو کرم در داخل

4. تماس چند دندانی برای اطمینان از بار زیاد و به حداقل رساندن واکنش



Hourglass Worm Gear Slew Drive 120 mm Tube Square for Single Tracking System 7 0



اطلاعات فنی درایوهای VE Slewing



مدل

نسبت

گشتاور خروجی دارای امتیاز (Nm)

گشتاور کج (Nm)

گشتاور نگهدارنده (Nm)

بار محوری (kN)

بار شعاعی (kN)

بهره وری

دقت (درجه)

خود قفل شدن

وزن (کیلوگرم)

3 "

31: 1

600

1500

1800

22

15

40٪

≤.0.1

آره

12

5 "

37: 1

800

5000

9200

16

27

40٪

≤.0.1

آره

18

7 "

57: 1

1750

7000

13200

34

58

40٪

≤.0.1

آره

32

8 "

51: 1

2250

11200

20400

50

80

40٪

≤.0.1

آره

28

9 "

61: 1

2250

16000

30800

60

130

40٪

≤.0.1

آره

52

12 "

78: 1

4300

25000

40560

77

190

40٪

≤.0.1

آره

65

14 "

85: 1

5600

48000

44200

110

230

40٪

≤.0.1

آره

88

17 "

102: 1

6750

67000

53040

142

390

40٪

≤.0.1

آره

135

21 "

125: 1

16000

89000

65000

337

640

40٪

≤.0.1

آره

192

25 "

150: 1

21450

112000

89000

476

950

40٪

≤.0.1

آره

251



خدمات سفارشی


1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.



برنامه ها



یاطاقان drive های متحرک معمولاً در مواردی مانند: توربین های بادی ، انتقال دهنده های بار سنگین ، ردیاب های خورشیدی ، جرثقیل های بندرگاهی ، تجهیزات هیدرولیکی ، مکانیزم های فرمان جرثقیل ، سیستم های اتوماسیون ، تنظیم کننده های بار سنگین ، میزهای کنترل فشار و گام وجود دارد.



پرسش و پاسخ



1. چگونه می توانم انتخاب کنم؟

لطفاً اندازه قطر چرخ ، عرض ، ولتاژ ، قدرت و سرعت بدون بار موتورهای مورد نیاز را مشخص کنید.

2. آیا می توانم برای آزمایش کیفیت و بازاریابی از قبل نمونه برداری کنم؟

مطمئناً ، برای آزمایش کیفیت و خدمات ما خوش آمدید.



3. هزینه کل نمونه ها چقدر است؟

هزینه کل نمونه = هزینه نمونه + بار

ما پس از انتخاب موتور دنده ای مناسب ، بهترین هزینه حمل و نقل را به شما ارائه می دهیم



4. چگونه نمونه ها را حمل می کنید؟

با توجه به اینکه مقدار نمونه زیاد نیست ، ما نمونه های کشتی را توسط EMS ، TNT یا Fedex پشتیبانی می کنیم

5. حداقل مقدار سفارش شما چیست؟

10 مجموعه پس از تایید نمونه ها

6. زمان تحویل شما چیست؟

برای نمونه های استاندارد: ظرف 7 روز ؛برای سفارشات دسته ای: ظرف 25 روز
