ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE7 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 2000 عدد در هر ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | VE7 |
|---|---|---|---|
| نسبت دنده: | 51: 1 | بهره وری: | 40٪ |
| رنگ: | همان طور که درخواست شد | کاربرد: | ردیاب خورشیدی |
| محل منبع: | چانژو ، چین | راننده: | موتور 12 / 24VDC |
| ضمانتنامه: | 5 ~ 10 سال | گواهی: | ISO9001 ، CE |
| سایت نصب: | زمینه باز | ویژگی: | زندگی طولانی |
| برجسته: | درایو کشی افقی برای سیستم ردیابی خورشیدی,درایو کشی 24 ولت برای سیستم ردیابی خورشیدی,درایو کشی خورشیدی پاکت |
||

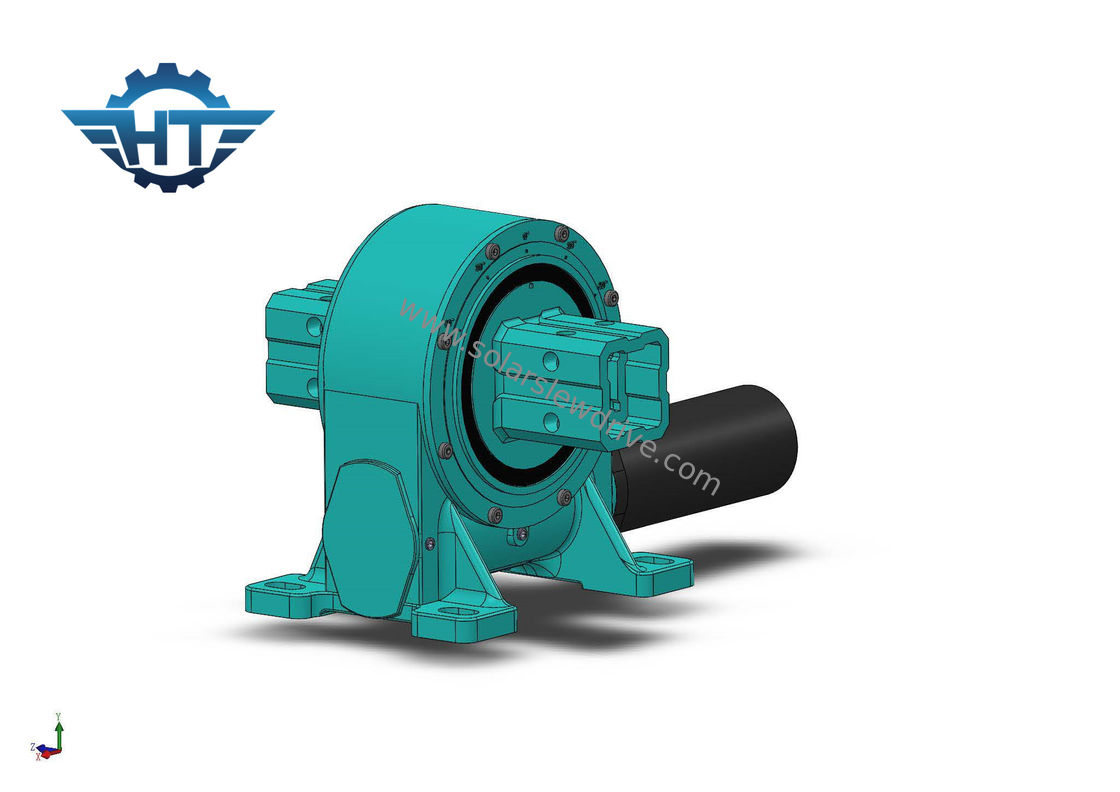

VE7 Envelope Worm Gear Slew Drive ، موتور 24VDC برای سیستم ردیابی خورشیدی افقی تک محور رانده می شود
شرح
سیستم ردیابی خورشیدی که درایو مجهز است ، بهترین زاویه نور خورشید را در همه زمان ها حفظ می کند.در مقایسه با نیروگاه های ثابت ثابت ، ردیابی تک محور مسطح می تواند تولید برق سالانه را 10 ~ 30٪ افزایش دهد (بسته به تغییرات عرض جغرافیایی).تک محور تمایل می تواند بیش از 30 increase افزایش یابد.ردیابی دو محوره می تواند حدود 40 ~ 50٪ افزایش یابد.
پارامترهای عملکرد سری VE
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | بار محوری | شعاعی بار | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤.0.1 | آره | 13 |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤.0.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤.0.1 | آره | 28 |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤.0.1 | آره | 35 |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤.0.1 | آره | 51 |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤.0.1 | آره | 78 |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤.0.1 | آره | 185 |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤.0.1 | آره | 244 |
کاربرد
برای چرخش موقعیت گام سیستم های تولید برق فتوولتائیک مانند تک محور مسطح ، تولید نیروگاه ، تولید برق متمرکز و غیره استفاده می شود.
سیستم رهگیری تک محوره تخت نوعی براکت ردیابی است که در ردیابی شمال-جنوب و شرق-غرب مرتب شده است.طبق الگوریتم نجومی ، موتور براکت را هدایت می کند تا صفحات خورشیدی آزیموت خورشید را ردیابی کنند ، نور مستقیم خورشید را در سطح ماژول فتوولتائیک افزایش دهند و تولید برق را افزایش دهند.
امکانات
1 با استفاده از طراحی سوراخ کور و ساختار مهر و موم روغن اسکلت ، عملکرد آب بندی قابل اعتماد است ، مهر و موم می تواند از تابش مستقیم نور خورشید جلوگیری کند ، به طور موثر از گرد و غبار و آب جلوگیری می کند و سطح حفاظت می تواند به IP65 برسد.برای استفاده در فضای باز مناسب است و می توان آن را با فلنج های تک یا دوتایی تولید کرد.
2کرم ساعت شنی دو پوششی ، تماس چند دندانی ، انتقال گشتاور بزرگتر ، می تواند نیروی محوری ، نیروی شعاعی و لحظه شیب بیشتری را تحمل کند
3 طراحی محصول اندازه معمول را در داخل و خارج از کشور اتخاذ می کند ، که برای جایگزینی بعدی مناسب است
4 ساختار پشتیبانی از دو مسابقه ، استحکام قوی ، می تواند نیروی شعاعی زیادی را تحمل کند و لحظه واژگونی را تحمل کند ، به خصوص برای فتوولتائیک دو محوره مستقل ، پرانتز از آیموت و سایر شرایط کار
5 فلنج خروجی کواکسیال دو طرفه ، ساختار متقارن ، تحمل خطای مونتاژ بالا ، اندازه محوری کوچک ، صرفه جویی در فضا ، ساختار شافت خروجی توخالی ، مناسب برای سیم کشی و طرح ساختاری
6 حلقه مهر و موم اسکلت دو لب وارد شده برای جلوگیری از آلودگی در محل
