50mn تک محور خورشیدی درایو شیب دار برای سیستم ردیابی کج

50mn تک محور خورشیدی درایو شیب دار برای سیستم ردیابی کج

  • 50mn تک محور خورشیدی درایو شیب دار برای سیستم ردیابی کج
  • 50mn تک محور خورشیدی درایو شیب دار برای سیستم ردیابی کج

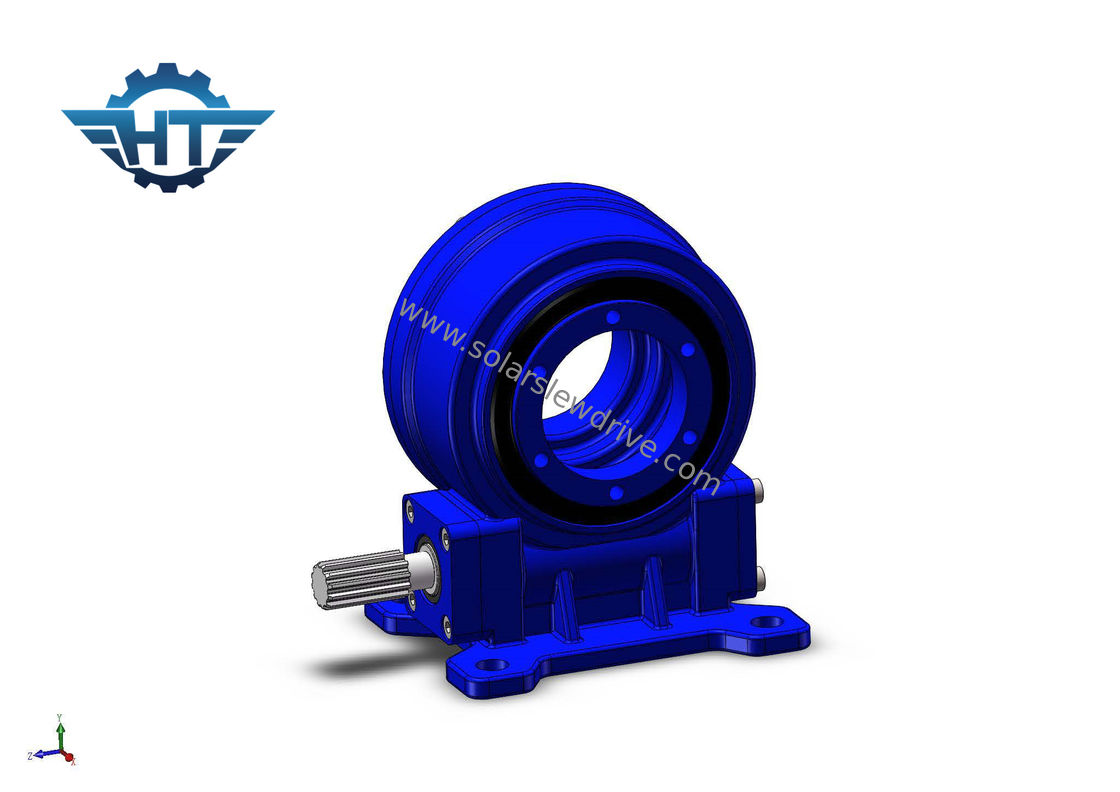

50mn تک محور خورشیدی درایو شیب دار برای سیستم ردیابی کج
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: VE7
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 2000 عدد در هر ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: VE7
نسبت دنده: 51: 1 گشتاور خروجی عادی: 5100 نیوتن متر
نگه داشتن گشتاور: 39 کیلو نیوتن متر گشتاور کج: 5 کیلو نیوتن متر
حداکثر گشتاور: 7650 نیوتن متر رنگ استاندارد: RAL 9006
برجسته:

درایو خورشیدی خورشیدی تک محور

,

سیستم ردیابی کج خورشیدی خورشیدی خورشیدی

,

درایو خورشیدی 50 میلیونی

VE7 Single Axis Worm Gear Slewing Drive برای سیستم ردیابی خورشیدی تک محور کج



شرح



محور چرخش براکت ردیابی تک محور مورب با زاویه شیب نسبت به صفحه افقی نصب می شود و به دور یک محور یک بعدی می چرخد.جهت محور چرخش شمال به جنوب است ، به طوری که سطح گیرنده نور ماژول فتوولتائیک در جهت تک بعدی عمود بر زاویه برخورد نور خورشید است.



50mn تک محور خورشیدی درایو شیب دار برای سیستم ردیابی کج 0



مزایای



1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی

2. محدوده چرخشی 360 درجه

3. درایو کرم در داخل

4. تماس چند دندان برای اطمینان از بار زیاد

5. عملکرد خود قفل



امکانات



1. گشتاور زیاد در شرایط کم سرعت ، که می تواند نیروی محوری ، شعاعی و لحظه واژگونی را منتقل کند

2. حالت چرخ دنده مارپیچ و کرم.اقتصاد خوب ، انعطاف پذیری قوی در اندازه محوری

3. کرم ساعت شنی پاکت ، تماس چند دندانی ، ظرفیت تحمل بار قوی

4. نسبت تراکم عملکرد بالا

5. عملکرد خود قفل یا ترمز ورودی را اضافه کنید

6. نسبت فضای کوچک ، نصب مناسب و جداسازی قطعات

7. فرم های خروجی متنوع

8- مقدار فاصله را از قبل تنظیم کرده و مستقیماً روی دستگاه نصب کنید

9. IP66



پارامترهای سری VE



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شدن وزن (کیلوگرم)
3 " 31: 1 600 1500 1800 22 15 40٪ ≤.0.1 آره 12
5 " 37: 1 800 5000 9200 16 27 40٪ ≤.0.1 آره 18
7 " 57: 1 1750 7000 13200 34 58 40٪ ≤.0.1 آره 32
8 " 51: 1 2250 11200 20400 50 80 40٪ ≤.0.1 آره 28
9 " 61: 1 2250 16000 30800 60 130 40٪ ≤.0.1 آره 52
12 " 78: 1 4300 25000 40560 77 190 40٪ ≤.0.1 آره 65
14 " 85: 1 5600 48000 44200 110 230 40٪ ≤.0.1 آره 88
17 " 102: 1 6750 67000 53040 142 390 40٪ ≤.0.1 آره 135
21 " 125: 1 16000 89000 65000 337 640 40٪ ≤.0.1 آره 192
25 " 150: 1 21450 112000 89000 476 950 40٪ ≤.0.1 آره 251



تذکر: برای جزئیات و ابعاد بیشتر ، لطفاً به نقشه های فروش ما مراجعه کنید.



خدمات سفارشی


1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
