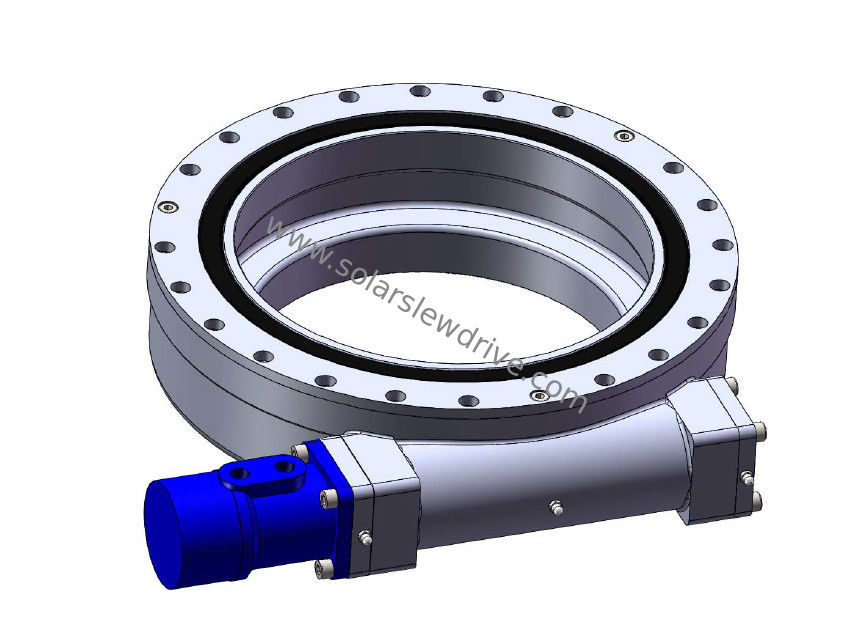

Se14 درایو هیدرولیک با بار بالا برای حمل و نقل مدولار خودران

Se14 درایو هیدرولیک با بار بالا برای حمل و نقل مدولار خودران

  • Se14 درایو هیدرولیک با بار بالا برای حمل و نقل مدولار خودران
  • Se14 درایو هیدرولیک با بار بالا برای حمل و نقل مدولار خودران
Se14 درایو هیدرولیک با بار بالا برای حمل و نقل مدولار خودران
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE14 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 2000 عدد در هر ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: SE14 "
نسبت دنده: 85: 1 دارای گشتاور خروجی: 6550 نیوتن متر
نگه داشتن گشتاور: 68000 نیوتن متر گشتاور کج: 54200 نیوتن متر
بهره وری: 40٪ رنگ استاندارد: RAL 9006
بار محوری: 680 کیلو نیوتن بار شعاعی: 230 کیلو نیوتن
برجسته:

درایو هیدرولیک با بار زیاد

,

درایو هیدرولیک se14

,

درایو هیدرولیک دو محوره

توضیحات محصول



کاربرد هیدرولیک مسطح

SPMT مخفف حمل و نقل مدولار خودران است و به عنوان حمل کننده ماژول خودران شناخته می شود ، همچنین به عنوان تخت هیدرولیک خودران شناخته می شود.عمدتا در حمل و نقل سازه های سنگین ، بزرگ ، بلند ، ویژه استفاده می شود ، مزایای آن عمدتا انعطاف پذیر ، بارگیری و تخلیه آسان ، با توجه به حجم و وزن حامل ، مجموعه موازی سری رایگان ، حداکثر رکورد حمل و نقل بیش از 15000 تن است.SPMT به طور گسترده ای در تولید تجهیزات ، نفت ، مواد شیمیایی ، نفت دریایی ، پل سازی و سایر زمینه ها استفاده می شود.



به طور خلاصه "ماشین متقاطع".ماشین آلات ویژه ای که در پایانه های کانتینری یا حیاط استفاده می شود.می توان از آن برای جابجایی افقی کانتینر و همچنین کد حیاط حیاط استفاده کرد و به عنوان انواع وسایل نقلیه برای جایگزینی ، یک ماشین آلات چند منظوره است.هنگام حمل افقی ، سرعت به طور کلی 23 کیلومتر در ساعت است.تا 32 کیلومتر.با تحرک خوب و شعاع نوسان کوچک وسیله نقلیه مشخص می شود.واگن های یک نفره ، دو نفره ، سه طبقه و چهار طبقه با ظرفیت زیاد وجود دارد.تصویر نشان می دهد که وسایل نقلیه تک لایه ای عمدتا برای جابجایی افقی استفاده می شوند ، نمی توان ظروف را روی هم چید ، اما می توان آنها را بر روی خودروهای شاسی یا راه آهن جایگزین کرد ، ثبات آن بهتر است ، سرعت را می توان بهبود بخشید.



امکانات



1. نوع دندان: دندان مارپیچ
2. بار یاتاقان: بار سبک
3. نوع درایو: موتور محرک

4. ماژول: 5/3.75
5. تعداد شاخه های کرم: 1
6. نسبت دنده: 85: 1
7. کارایی: 40
8. دنده های خود قفل کننده: بله
9 وزن: 63 کیلوگرم



Se14 درایو هیدرولیک با بار بالا برای حمل و نقل مدولار خودران 0



گشتاور لحظه ای کج:این گشتاور بار گرانشی ضرب شده در فاصله بین موقعیت بار و مرکز بلبرینگ چرخشی است.اگر گشتاور واقعی بیشتر از گشتاور گشتاور نامی کج باشد ، درایو چرخشی واژگون می شود.

بار شعاعی:بار عمودی به محور بلبرینگ چرخشی

بار محوری: بار موازی با محور بلبرینگ چرخشی

گشتاور نگهدارنده:این گشتاور معکوس است. هنگامی که درایو برعکس می چرخد ​​و قطعات آسیب نمی بینند ، حداکثر گشتاور به دست آمده گشتاور نگهدارنده نامیده می شود ، همچنین گشتاور شکسته نیز دیده می شود.

خود قفل: فقط در صورت وجود بار ، درایو چرخشی قادر به چرخش معکوس نیست و بنابراین خود قفل نامیده می شود.



داده های تکنیکی



پارامترهای عملکرد مدل SE
مدل گشتاور خروجی (نیوتن متر) گشتاور نگهدارنده (نیوتن متر) TiltingTorque (نیوتن متر) بار محوری (kN) بار شعاعی (kN) نسبت کارآیی دقت (درجه) IP دمای کار. (℃) خود قفل شده است وزن (کیلوگرم)
1 " 400 1000 1800 22 12 28: 1 43٪ .10.1 66 -30 ~+120 آره 6
3 " 600 1500 3000 30 16 31: 1 43٪ .10.1 66 -30 ~+120 آره 8
5 " 800 6000 4700 68 27 37: 1 43٪ .10.1 66 -30 ~+120 آره 12
7 " 2000 13500 7100 132 58 57: 1 43٪ .10.1 66 -30 ~+120 آره 21
9 " 4400 45000 30800 340 130 61: 1 43٪ .10.1 66 -30 ~+120 آره 49
12 " 5800 54400 40560 480 190 78: 1 43٪ .10.1 66 -30 ~+120 آره 61
14 " 6550 68000 54200 680 230 85: 1 43٪ .10.1 66 -30 ~+120 آره 63
17 " 9400 135600 65040 980 390 102: 1 43٪ .10.1 66 -30 ~+120 آره 105
21 " 16000 203400 81000 1600 640 125: 1 43٪ .10.1 66 -30 ~+120 آره 149
25 " 21000 271160 89000 2400 950 150: 1 43٪ .10.1 66 -30 ~+120 آره 204



خدمات سفارشی
1. طراحی ویژه بر اساس کاربردها و پروژه های مختلف
2. انواع مختلف موتورها را می توان مطابقت داد ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL در دسترس هستند.رنگ استاندارد ما RAL 9006 است.
