محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 2000 عدد در هر ماه |
مدل: | درایوهای Slew SDE | گواهی: | ISO, CE |
---|---|---|---|
محافظت: | محصور | محل مبدا: | چانگژو ، چین |
مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 ~ 10 سال |
اندازه: | 3 اینچ تا 25 اینچ | رنگ: | مشتری مورد نیاز است |
برجسته: | درایو Slew Tracker 25 اینچی,ردیابی ماهواره ای ردیابی,درایو Slew Tracker 50Mn |

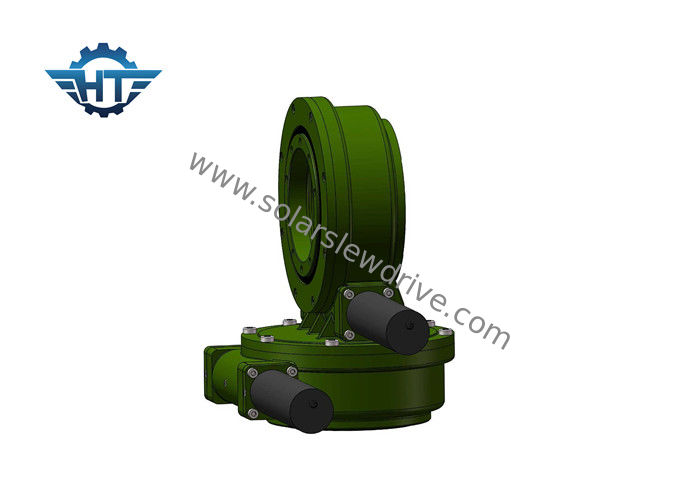

SDE9 Solar Tracker Slew Drive با کنترلر برای ردیابی آنتن دقیق و ماهواره ای
شرح
درایوهای چرخشی با رمزگذار در ردیابی آنتن یا ماهواره استفاده می شوند که نیاز به دقت بالا دارند و نیاز به بازخورد چرخشی دارند.شیرجه های چرخشی با دقت ردیابی 0.05 درجه و دارای درجه حفاظت IP66 هستند که از رانندگی در برابر شرایط محیطی سخت محیطی و همچنین خاک ، شن ، گرد و غبار و حتی آب محافظت می کند.درایو به گونه ای طراحی شده است که می توان بارهای عظیمی را با فرم جمع و جور حمل کرد در حالی که پیشنهاد ردیابی را تضمین می کند.چرخ دنده های مورد استفاده در مونتاژ را می توان در صورت لزوم با توجه به کاربردهای مختلف مشتریان سخت کرد ، به طوری که حداکثر دوام و طول عمر بیشتری را ارائه می دهند.
پارامترهای عملکرد مدل SDE
مدل | گشتاور خروجی (نیوتن متر) | TiltingTorque (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری | دقت (درجه) | IP | خود قفل شده است | وزن (کیلوگرم) |
3 " | 600 | 1500 | 5800 | 10 | 15 | 31: 1 | 40٪ | .10.10 | 66 | آره | 25 کیلوگرم |
5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 40٪ | .10.10 | 66 | آره | 34 کیلوگرم |
7 " | 2000 | 7500 | 13200 | 34 | 58 | 57: 1 | 40٪ | .10.10 | 66 | آره | 56 کیلوگرم |
9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 40٪ | .10.10 | 66 | آره | 92 کیلوگرم |
12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 40٪ | .10.10 | 66 | آره | 160 کیلوگرم |
14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 40٪ | .10.10 | 66 | آره | 224 کیلوگرم |
17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 40٪ | .10.10 | 66 | آره | 320 کیلوگرم |
21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 40٪ | .10.10 | 66 | آره | 492 کیلوگرم |
25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 40٪ | .10.10 | 66 | آره | 705 کیلوگرم |
رمزگذار
کنترل کننده
پارامتر:
پیکربندی و ویژگی ها:
