محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE5 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | L/C ، T/T ، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | Worm Gear Sets | نسبت دنده: | 37: 1 |
---|---|---|---|
بهره وری: | 40٪ | مدل: | سری افقی |
کاربرد: | انرژی خورشیدی | سرویس نصب شده: | در دسترس |
محل منبع: | چانگژو ، چین | راننده: | 24 ولت DC |
برجسته: | چرخ دنده کرم دار تک درایو,درایو کرم دنده خودکار قفل,درایو کشته خورشیدی تک محاصره |

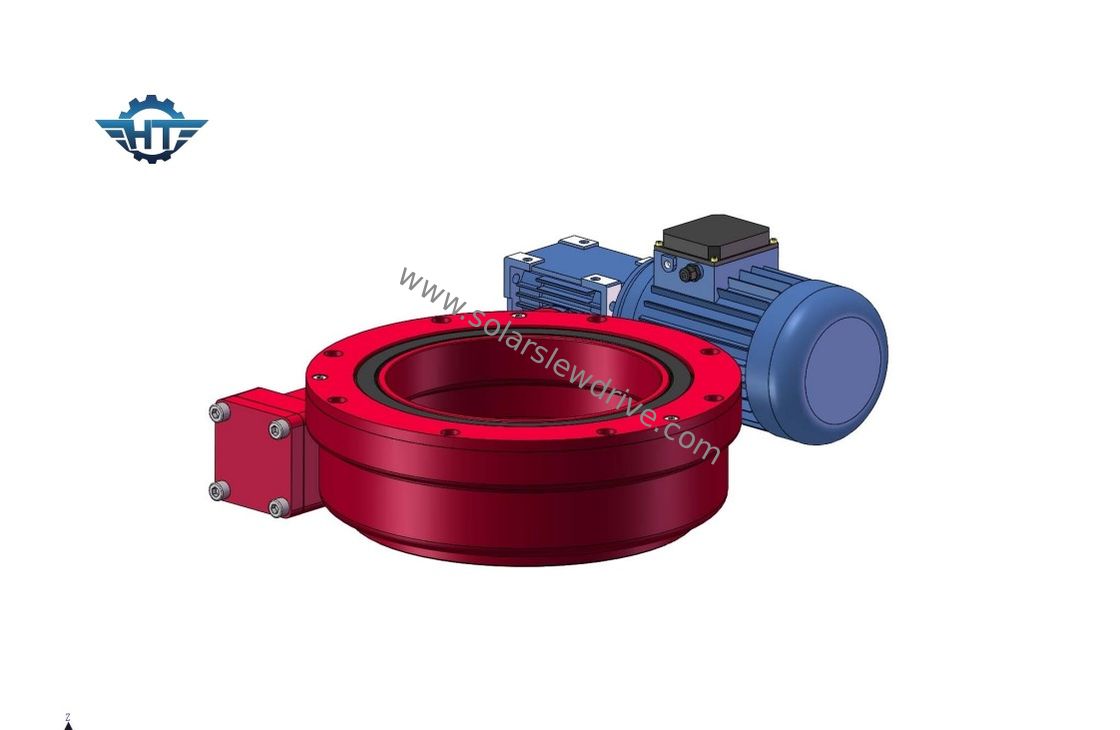

یکپارچه Worm Gear Slew Drive ، Self-locking و درجه IP66 برای ردیاب های خورشیدی
شرح
درایو کرم چرخدار محرک یک واحد جمع و جور است که شامل کرم پوششی ، چرخ دنده ، محفظه ، پایه و غیره است. این واحد مزایای درایو چرخشی را به ارمغان می آورد.
درایو چرخ دنده مناسب برای برنامه هایی است که نیاز به چرخش آهسته با یک حرکت مداوم و قادر به حمل بارهای ترکیبی دارند.این محصول دارای ابعاد استاندارد برای اتصال یک موتور الکتریکی ، هیدرولیک ، سرو موتور و غیره و همچنین اتصال کل سیستم به تجهیزات است.از نظر فشردگی و استحکام بالا ، یک سیستم محرک کرم در تجهیزات مختلف مانند سکوهای مونتاژ متحرک ، سیستم ماهواره ای ، جرثقیل های بارگیری هیدرولیکی در وسایل نقلیه حمل و نقل ، جرثقیل های کوچک دریایی ، نردبان های چرخشی قابل توسعه ، در واحدهای چرخ دار حمل و نقل دریایی بزرگ ، استفاده می شود. در حال حاضر به طور گسترده ای از انرژی خورشیدی استفاده می شود.
مزایای
1. قابلیت چرخش 360 درجه
2. قادر به اتصال موتور رانندگی از سمت چپ یا راست
3. نیازی به تنظیم فاصله چرخ دنده در هنگام استحکام نیست ، قبلاً قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضای
6. دنده خود قفل است
7. روش آسان و روان شروع و توقف
اطلاعات فنی درایوهای Slewing SE
مدل | نسبت | گشتاور خروجی (نیوتن متر) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
