محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE5 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | L/C ، T/T ، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | SE5 | نسبت دنده: | 37:1 |
---|---|---|---|
بهره وری: | 40% | کاربرد: | انرژی خورشیدی |
سرویس OEM: | در دسترس | محل منبع: | چانگژو، چین |
راننده: | موتور دنده 24VDC | ||
برجسته: | درایو چرخشی الکتریکی SE5,درایو چرخشی الکتریکی خود قفل,درایو چرخشی الکتریکی برای سیستم ردیابی خورشیدی |

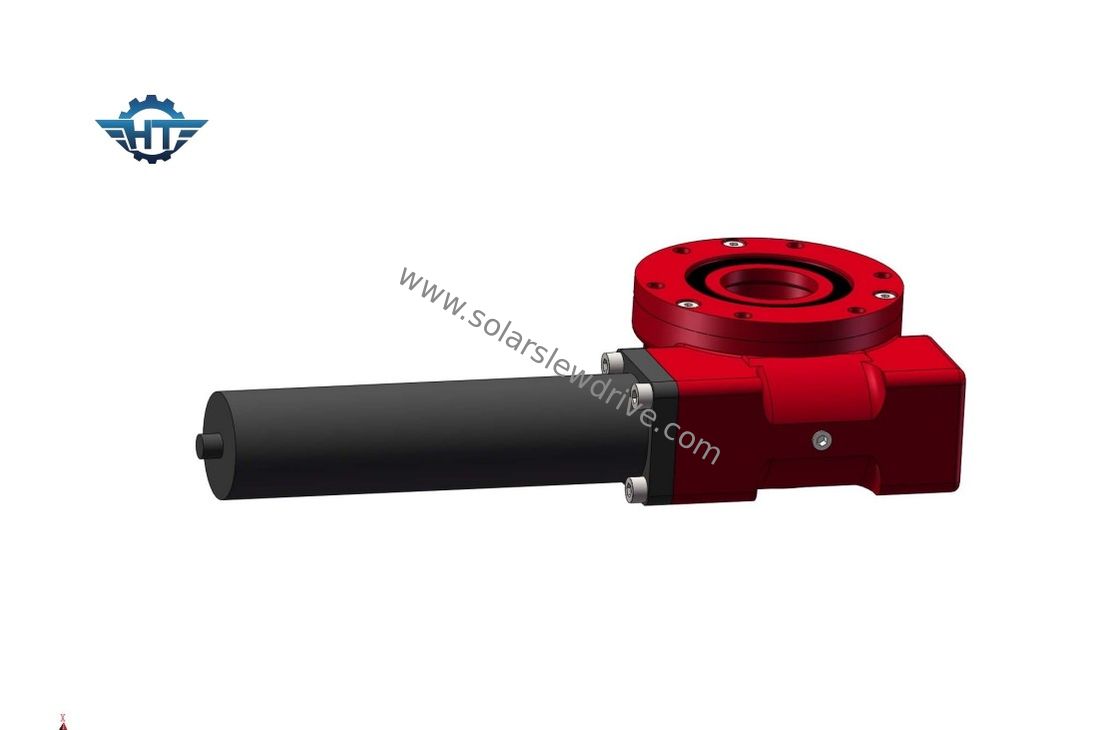

SE5 Slew Drive الکتریکی، گواهینامه CE و چرخ دنده کرم خود قفل برای سیستم ردیابی خورشیدی
توضیح درایو چرخشی طرح گیربکس کرم
درایو چرخشی طرح گیربکس حلزونی یک واحد فشرده ساخته شده است که از یک کرم ساعت شنی، چرخ دنده، محفظه IP66 محصور، پایه و سایر لوازم جانبی تشکیل شده است.این واحد مزایایی را به همراه دارد.
مزایای:
برنامه های کاربردی
برای کاربردهایی که نیاز به چرخش آهسته با حرکت مداوم یا قابل تحمل بارهای ترکیبی دارند مناسب است.این محصول دارای ابعاد استاندارد برای کوپلینگ موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات می باشد. به دلیل فشردگی، استحکام بالا و سایر مزایای ذکر شده، از سیستم کرم محرک در تجهیزات مختلف استفاده می شود.
اطلاعات فنی درایوهای چرخشی SE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
