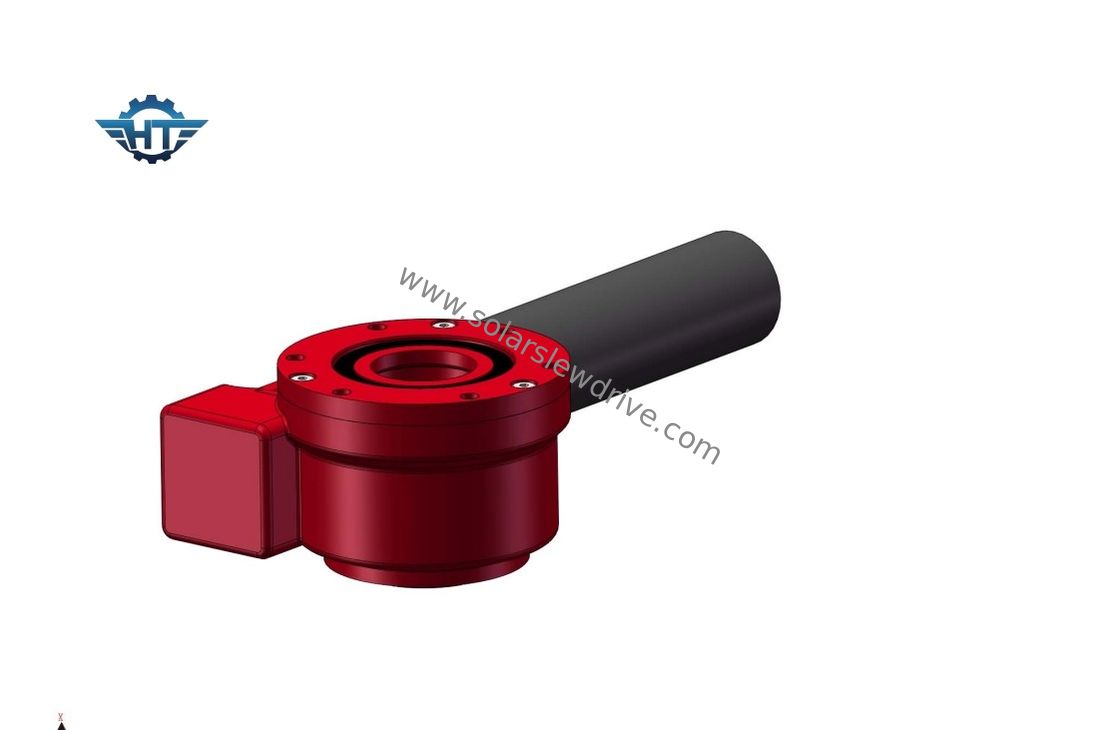

SE3 Worm Gear Envelope Slew Drive Gearbox IP66 Protection

SE3 Worm Gear Envelope Slew Drive Gearbox IP66 Protection

  • SE3 Worm Gear Envelope Slew Drive Gearbox IP66 Protection
  • SE3 Worm Gear Envelope Slew Drive Gearbox IP66 Protection
SE3 Worm Gear Envelope Slew Drive Gearbox IP66 Protection
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE3 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 200~300/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: L/C ، T/T ، Western Union
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مدل: SE3 تایپ کنید: کرم و چرخ دنده
رنگ: همان طور که درخواست شد نسبت دنده: 31:1
OEM: در دسترس مواد: QT و 42CRMO
گواهینامه: ISO9001، CE رنگ آمیزی: در دسترس
برجسته:

گیربکس اسلو درایو SE3

,

گیربکس اسلو درایو محافظ iP66

,

درایو چرخشی Worm Gear Envelope



SE3 Worm Gear Envelope Solar Slew Drive با محافظ IP66 برای سیستم ردیابی خورشیدی در فضای باز



Worm Gear Slewing Drive توضیحات



با پیشرفت تکنولوژی، درایوهای چرخان بیشتری از فناوری کرم ساعت شنی استفاده می‌کنند، که در آن کرم به گونه‌ای شکل می‌گیرد که دندان‌های بیشتری را در چرخ دنده درگیر کند، بنابراین گشتاور افزایش یافته و واکنش برگشتی کاهش می‌یابد.



SE3 Worm Gear Envelope Slew Drive Gearbox IP66 Protection 0

این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود. درایو چرخشی از فناوری کرم استاندارد استفاده می کند که در آن کرم در افقی، نسبت سرعت شفت به رابطه بین تعداد رزوه های روی کرم و تعداد نخ ها بستگی دارد. دندان در چرخ دنده کرم.



عملکرد سری SE



مدل نسبت گشتاور خروجی نامی (نیوتن متر) گشتاور کج (Nm) گشتاور نگهداری (نیوتن متر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) خود قفل شدن وزن (کیلوگرم)
1” 32:1 400 1000 1800 22 12 40% ≤0.1 آره 6
3” 31:1 600 1500 3000 30 16 40% ≤0.1 آره 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 آره 12
7” 57:1 2000 13500 13200 132 58 40% ≤0.1 آره 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 آره 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 آره 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 آره 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 آره 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 آره 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 آره 204



نصب Slew Drive



1. ساختار نصب را تمیز کنید، به عنوان مثال از جوش، گالوانیزه، باقی مانده، کثیفی و غیره.

2. درایو درایو را با پیچ های چشمی بلند کنید.

3. درایو slew باید در شرایط بدون بار نصب شود.

4. روش زیر باید به منظور جلوگیری از انحراف بین نیروهای سفت کردن پیچ دنبال شود.

5. مایع قفل نخ را روی نخ ها بمالید.

6. مایع قفل نخ را روی شکاف نخ قرار دهید تا قطعات را به طور کامل ببندید.

7. پیچ ها را به صورت ضربدری از قبل بارگیری کنید.الگوی کلی را در طرح زیر ببینید که چگونه پیچ ها به ترتیب متقاطع گشتاور می گیرند.با حلقه داخلی یا خارجی شروع کنید.گشتاور متقاطع همه پیچ ها را تا 30 درصد گشتاور سفت انجام دهید.سپس گشتاور ضربدری را تا 80% گشتاور سفت شدن تکرار کنید.در نهایت گشتاور متقاطع را به 100٪ از گشتاور سفت کردن.

کاربرد

کاربردهای زیادی وجود دارد که می‌توان از درایو چرخشی استفاده کرد، زیرا برای برنامه‌هایی که برای حفظ قدرت و گشتاور چرخشی به بار نیاز دارند، مناسب است.
کاربردهای معمولی درایو چرخشی شامل، اما محدود به موارد زیر نیست:
1.ردیاب خورشیدی
2. توربین های بادی
3. بالابر مردانه
4. ماشین آلات هیدرولیک
5.Telehander
6.بیل مکانیکی
7. بالابر
8. جرثقیل
9. تجهیزات حفاری
10. تجهیزات نظامی
