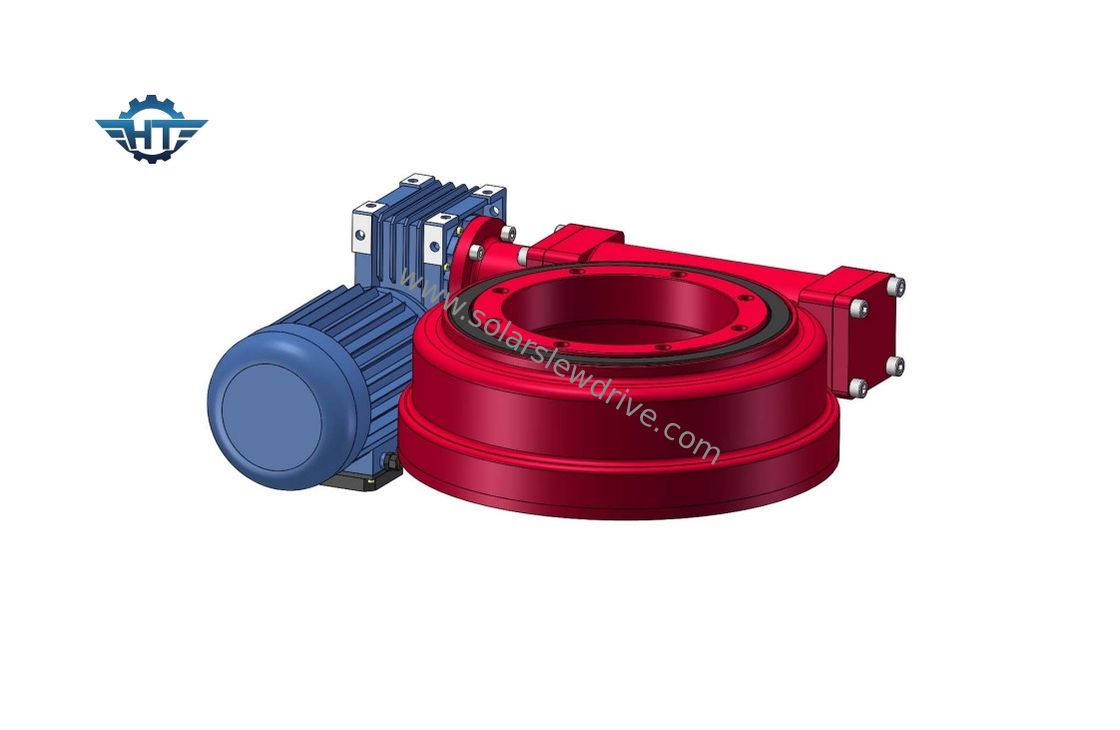

SE1 IP66 Zero Backlash Small Slew Drive for Linkage Horizontal Single Tracker

SE1 IP66 Zero Backlash Small Slew Drive for Linkage Horizontal Single Tracker

SE1 IP66 Zero Backlash Small Slew Drive for Linkage Horizontal Single Tracker
SE1  IP66 Zero Backlash Small Slew Drive For Linkage Horizontal Single Tracker
SE1 IP66 Zero Backlash Small Slew Drive for Linkage Horizontal Single Tracker
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE1
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: L/C ، T/T ، Western Union
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
موتور دنده: 48/12/24 V سنسورهای هال: اختیاری
سرعت: 0.03 ~ 1 RPM نسبت دنده: 32:1
رنگ: نقره اي سطح: پودر پلاستیک
گشتاور نگه داشتن پشت: 1850 نیوتن متر گشتاور کج: 320 نیوتن متر
برجسته:

عکس العمل صفر Small Slew Drive

,

SE1 Small Slew Drive

,

اتصال افقی خورشیدی Slew Drive

SE1 Worm Gear Slewing Drive, IP66 Zero Backlash Gear for Linkage Horizontal Single Tracker



معرفی Worm Gear Slewing Drive



یک درایو چرخان می تواند بار سنگین اما با چرخش آهسته را تحمل کند، اغلب یک سکوی افقی مانند جرثقیل معمولی، یک سکوی چرخشی یا سکوی رو به باد آسیاب بادی با محور افقی.در حال حاضر، به طور گسترده ای در انرژی خورشیدی استفاده می شود: سیستم ردیابی خورشیدی تک محور، سیستم ردیابی خورشیدی دو محوره، نیروی خورشیدی متمرکز، فرنل، برج حرارتی و حتی در آنتن.



چرخ دنده مارپیچ و کرم ساعت شنی باعث می شود که تماس چند دندانه ای به آن برسد، که باعث می شود بتواند نیروی محوری، نیروی شعاعی و لحظه کج شدن را همزمان تحمل کند.

SE1 IP66 Zero Backlash Small Slew Drive for Linkage Horizontal Single Tracker 0



برگه فنی درایوهای چرخشی SE



مدل نسبت گشتاور خروجی نامی (نیوتن متر) گشتاور کج (Nm) گشتاور نگهداری (نیوتن متر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) خود قفل شدن وزن (کیلوگرم)
1” 32:1 400 1000 1800 22 12 40% ≤0.1 آره 6
3” 31:1 600 1500 3000 30 16 40% ≤0.1 آره 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 آره 12
7” 57:1 2000 13500 13200 132 58 40% ≤0.1 آره 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 آره 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 آره 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 آره 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 آره 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 آره 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 آره 204



مشخصات فنی



SE1 IP66 Zero Backlash Small Slew Drive for Linkage Horizontal Single Tracker 1



موتور دنده



ولتاژ توان خروجی سرعت خروجی ضد آب
24VDC 5-60 وات 10-100 دور در دقیقه IP65
تذکر دهید موتورهای ویژه را می توان بر اساس نیازهای شما سفارشی کرد.
رمزگذار و جعبه دنده قابل تعمیر است.
گیربکس سیاره ای را می توان بر اساس خواسته های مختلف مطابقت داد





مزایای



1. خدمات ODM/OEM را ارائه دهید

2. خدمات با کیفیت 100٪

3. دارای گواهینامه CE
