ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 200~380 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| محدوده چرخشی: | ±60 درجه /360 درجه | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم انرژی خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24VDC/220VAC | ویژگی: | زندگی طولانی |
| برجسته: | درایو چرخ دنده حلزونی CSP,درایو چرخ دنده کرمی 50Mn,گیربکس چرخشی دوگانه پوششی CSP |
||

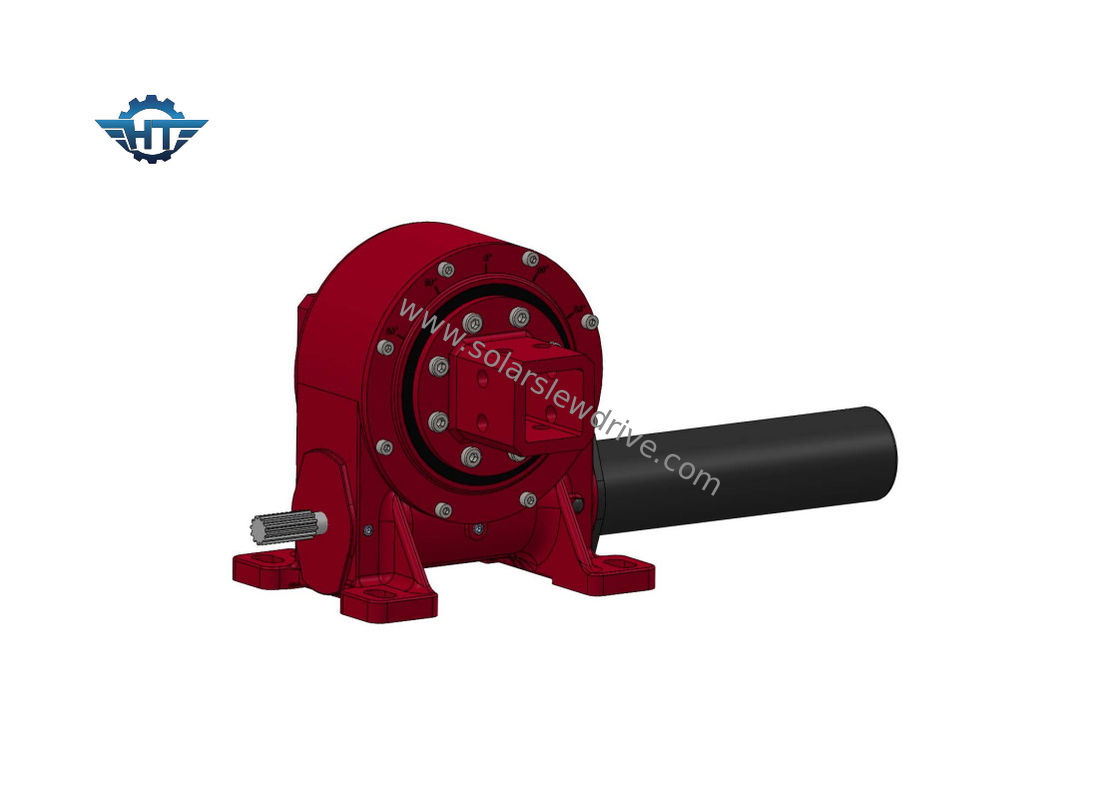

درایو چرخ‌دنده‌ای دوتایی پوشاننده با موتور چرخ‌دنده برای سیستم ردیابی پنل خورشیدی
Worm Gear Slew Drive توضیحات
چرخ دنده حلزونی دوتایی عمودیslew drive با گیربکس سیاره ایبرنامه های کاربردی عمدتا برای سیستم ردیابی پانل خورشیدی، به ویژه در سیستم ردیابی خورشیدی تک محور افقی.همچنین به طور گسترده در CSP، مانند فرنل، برج حرارتی، سهموی و غیره استفاده می شود.
درایو چرخ دنده کرم پوش دوگانه افقی، مانند نام آن، به صورت افقی نصب می شود، عمدتا در جرثقیل وینچ، چرخان استفاده می شود.جرثقیل عرشه، طراحی وینچ جرثقیل، درایو نوسان بیل مکانیکی.مادرایو چرخشی کوچک منحصر به فرد نیز می تواند در زمینه های با دقت بالا مانند آنتن، ماهواره، میز چرخشی، ظروف ... استفاده شود.
اصل کار گیربکس کاهش دنده سیاره ای خود را برای خورشیدی می سازدردیاب به دلیل توزیع متناسب گشتاور بار شعاعی زیادی را تحمل می کند.علاوه بر این، درایوهای چرخان ما دارای تنظیمات موتور هیدرولیک هستند.دبلیوهمه سری ها کشته شده اند اندازه گیربکس تقاضای متفاوت مشتریان را برآورده می کند.
امکانات
1. چرخش ±60 درجه، توقف سخت در داخل برای اطمینان از ایمنی سیستم
2. یک موتور محرکه را از سمت چپ، راست یا وسط وصل کنید
3. ترخیص کالا از قبل توسط تولید کننده قبل از کارخانه تنظیم شده است، بنابراین نیازی به تنظیم آن در هنگام نصب نیست
4. گریس قبل از کارخانه پر شده بود، فقط باید هر 5 سال دوباره پر شود
4. نصب ساده و نگهداری کم
5. طراحی فشرده و صرفه جویی در فضا
6. دنده خود قفل است، بنابراین نیازی به ترمز اضافی نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا و گشتاور پشتیبان برای بهبود ایمنی در محیط خشن
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
بسته بندی
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ؛کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
