محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~380/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn، 42CrMo | دستگاه چرخاننده: | VE9 |
---|---|---|---|
نسبت دنده: | 61:1 | گشتاور خروجی نامی: | 7320 نیوتن متر |
نگه داشتن گشتاور: | 45000 نیوتن متر | گشتاور کج: | 18300 نیوتن متر |
بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
برجسته: | درایو حرکتی ردیاب تک محور,درایو حرکت خورشیدی کاهنده VE9,درایو حرکت خورشیدی 42CrMo |

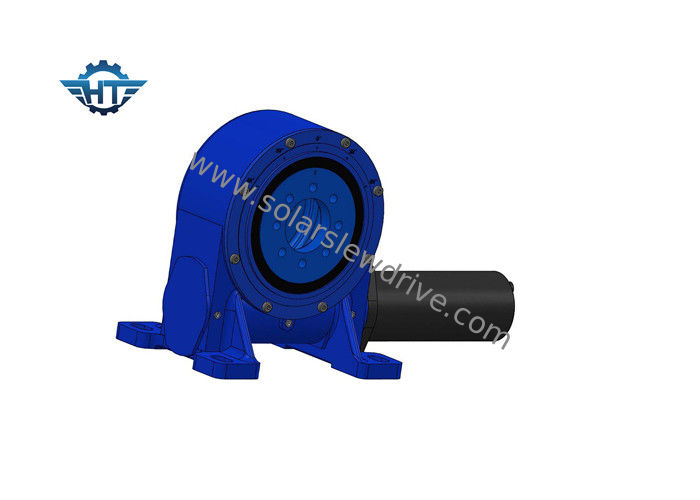

کاهش دهنده VE9 با موتور Slew Drive برای ردیاب های تک محوره
شرح
درایوهای چرخشی تک محوره حول یک محور می چرخند و باعث می شوند سیستم ردیابی از شرق به غرب و در شب به خانه برگردد.این محصولات ساده ترین و پرکاربردترین نصب هستند.VE نصب عمودی و یک درایو کاملاً بسته IP66 را در یک واحد پرقدرت ارائه می دهد.
مزایای
1. استفاده از فناوری پوشش دوگانه، تماس چند دندانه، گشتاور بک هولدینگ بالا و به حداقل رساندن عکس العمل
2. خود قفل برای بهبود ایمنی سیستم ردیابی خورشیدی
2. توقف سختداخل، ±60 درجه
اطلاعات فنی درایوهای چرخشی VE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
برنامه های کاربردی
یاتاقانهای درایو چرخان معمولاً در کاربردهایی مانند: توربینهای بادی، حملکنندههای بار سنگین، ردیابهای خورشیدی، جرثقیلهای بندری، تجهیزات هیدرولیک، مکانیزمهای فرمان جرثقیل، سیستمهای اتوماسیون، دستکاریکنندههای بار سنگین، جداول کنترل انحراف و زمین یافت میشوند.
