ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| تایپ کنید: | Slewing Drive | مواد: | 42CrMn یا 50Mn |
|---|---|---|---|
| کاربرد: | ردیاب خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24 ولت | زندگی میدانی: | 30 سال |
| برجسته: | Slew Drive کوچک 25 اینچی,Slew Drive سفارشی VE5,Slew Drive سفارشی ردیاب خورشیدی |
||

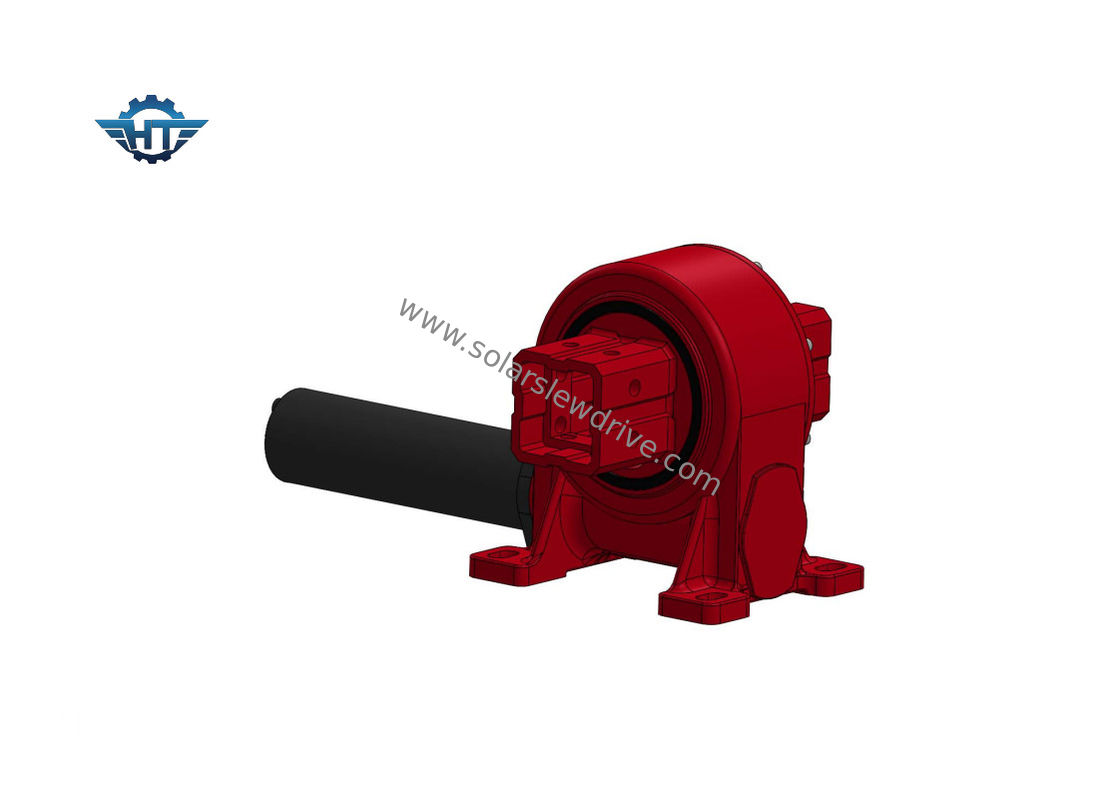

dVE5 Worm Gear اندازه استاندارد Slew Drive برای سیستم ردیابی خورشیدی
Solar Slew Driveداسکریپت
درایو چرخشی خورشیدی معمولاً در سیستم ردیابی خورشیدی PV استفاده می شود.همچنین می تواند در CSP، مانند فرنل، برج خورشیدی/هلیوستات استفاده شود.
نیروگاه خورشیدی متمرکز فرنل، اصل کار شبیه به تولید برق فتوترمال از نوع فرورفتگی است، با این تفاوت که از کندانسور ساختار فرنل به جای آینه استفاده می شود.این باعث می شود که نسبتاً ارزان باشد، اما راندمان به همان نسبت کاهش می یابد، زیرا چنین سیستمی فقط چند بار تمرکز دارد، کیفیت بخار آب گرم شده بالا نیست، به طوری که راندمان تولید برق سالانه کل سیستم تنها می تواند به حدودا برسد. 10 درصد؛اما به دلیل ساختار ساده سیستم و استفاده مستقیم از محیط انتقال حرارت برای تولید بخار، هزینه ساخت و نگهداری آن نیز نسبتاً پایین است.
امکانات
1. چرخش 360 درجه
2. یک موتور را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. خود قفل شدن
6. روش آسان و روان شروع و توقف
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
8. تعمیر و نگهداری کم
نمودار عملکرد درایو خورشیدی سری VE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
