محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | VE9 | ساختار: | کاهش دنده کرم |
---|---|---|---|
کاربرد: | انرژی خورشیدی | راننده: | موتور 24 ولت DC |
گواهی کیفیت: | ISO9001 | نگهداری: | داخلی 5 سال |
رنگ: | درخواست شده است | عکس العمل: | 0.1 درجه |
برجسته: | VE9 تک محور Slew Drive,انرژی خورشیدی تک محور Slew Drive,موتور 24 ولت DC Small Slew Drive |

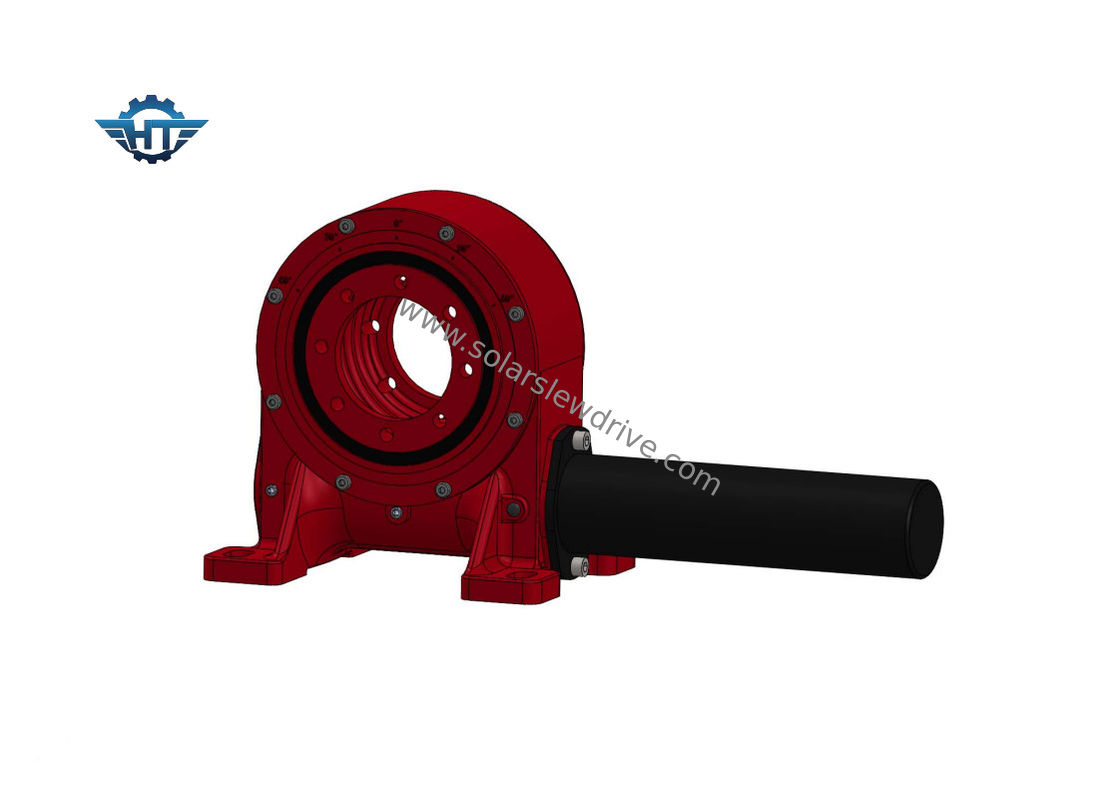

درایو برقی VE9 برای سیستم ردیابی خورشیدی تک محوره
مزایای محصول Worm Gear Slew Drive
1. از مهر و موم روغن اسکلت برای جلوگیری از نشت روغن به طور موثر استفاده کنید
2. ابعاد نصب طراحی شده می تواند با بسیاری از برنامه ها مطابقت داشته باشد.
3. تعمیر و نگهداری آسان
4. ساختار چرخ دنده کرمی را که دارای چسبندگی قوی و گشتاور حرکتی است بپذیرید
5. توقف سخت در داخل در صورت اختلال در عملکرد سیستم کنترل نرم افزار
امکانات
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
پارامترهای Slewing Drive
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
برنامه های کاربردی
درایوهای کرم در بسیاری از ماشین ها و تجهیزات، در کاربردهای مختلف و شرایط عملیاتی مختلف، مانند: سکوهای ساخت و مونتاژ، قرار دادن کابین خلبان در ماشین آلات جنگل، تجهیزات جابجایی مواد، موقعیت یابی سیستم های خورشیدی، کنترل روبناها و کاربردهای عملیاتی، کارایی خود را ثابت کرده اند. ماشین آلات ساختمانی، جرثقیل های صنعتی و غیره.
