محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | 9 اینچ |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~380/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
ساختار: | گیربکس فشرده | مدل: | VE9 |
---|---|---|---|
نسبت دنده: | 61:1 | بهره وری: | 40% |
دقیق: | ≤ 0.1 | راننده: | موتور الکتریکی |
رنگ: | همان طور که درخواست شد | نگه داشتن گشتاور: | 39000 ~ 85000 نیوتن متر |
برجسته: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm Slew Drive برای ردیاب خورشیدی,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
استاندارد Worm Gear Dimensions Solar Tracker Slew Drive for Solar Energy
شرح جعبه دنده درایو کاهشی
Hangtuo، واقع در Changzhou، چین، تنها 30 مایل با قطار از فرودگاه بینالمللی شانگهای فاصله دارد.ما دانش غنی و تخصصی در زمینه طراحی، توسعه و ساخت درایوهای چرخشی داریم.ما بیش از 10 سال تجربه داریم.تیم ما در تحقیق و توسعه در آن زمینه خاص متخصص است.تجربه ما زمینه های فناوری های ردیابی سیستم های فتوولتائیک، مهندسی مکانیک، فناوری درایو چرخشی را پوشش می دهد.

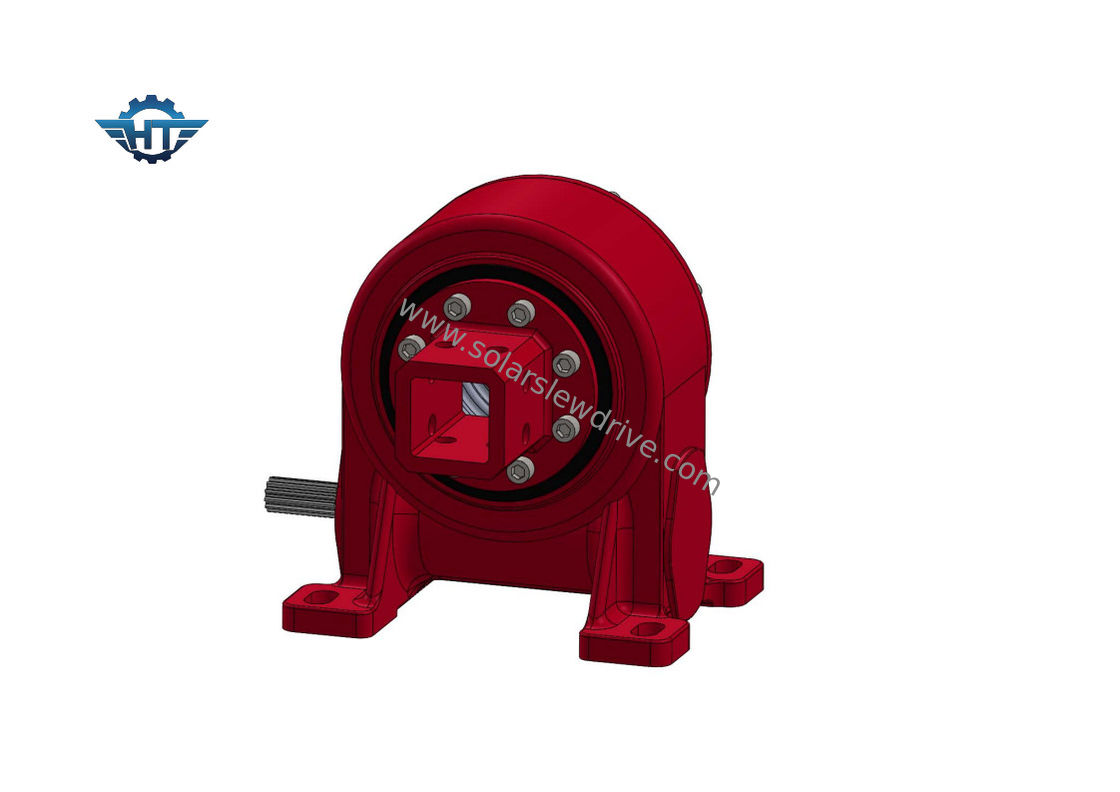

تصویر درایوهای چرخان VE7
مزایای ما
زمان واکنش سریع
تجربه طولانی مدت در کنترل هوشمند فرآیند برای تولید انبوه و همچنین در توسعه محصول مشتری مدار.
مزیت محصول
درایو چرخان (نوع محصور، نوع عمودی، نوع دو محور، نوع دقیق) درایو چرخاندن کرم ساعت شنی مبتنی بر یاتاقان چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل ثابت است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
کیفیت پایدار
نقاط بازرسی کیفیت بحرانی را تنظیم کنید، در مجموع 9 موقعیت از طریق کارخانه.ما نقاط بازرسی کیفیت حیاتی را تنظیم می کنیم، دستورالعمل های بازرسی کیفیت را برای کنترل دقیق در فرآیند کلیدی ایجاد می کنیم.ما از کالیبراسیون گیج با دقت بالا و اندازه گیری استفاده می کنیم.
آزمایش کردن
دستگاه اندازه گیری پیشرفته
اندازه گیری باید کالیبره شود، بررسی شود و فقط می توان از سنج واجد شرایط استفاده کرد.
برگه فنی درایوهای چرخان سری VE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
برای جزئیات بیشتر پارامترهای فنی محصول، برای کاتالوگ محصول و نقشه های دقیق فروش با ما تماس بگیرید.
کاربرد
رایجترین کاربرد درایو چرخشی برای درایوهای چرخشی دو محوره، ردیابهای خورشیدی دو محوره، مانند هلیواستاتها و فتوولتائیک متمرکز (CPV) و دیشهای ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیتدهنده بازوی روباتیک و تجهیزات صحنه است.
