ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| تایپ کنید: | Slewing Drive | محل مبدا: | چانگژو، چین (سرزمین اصلی) |
|---|---|---|---|
| موتور: | موتور DC بدون جاروبک | ویژگی: | کاملا محصور |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 تا 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | سیستم انرژی خورشیدی |
| برجسته: | گیربکس VE9 جمع و جور slew drive, 24V Reducer slew گیربکس, گیربکس slew drive انرژی خورشیدی,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

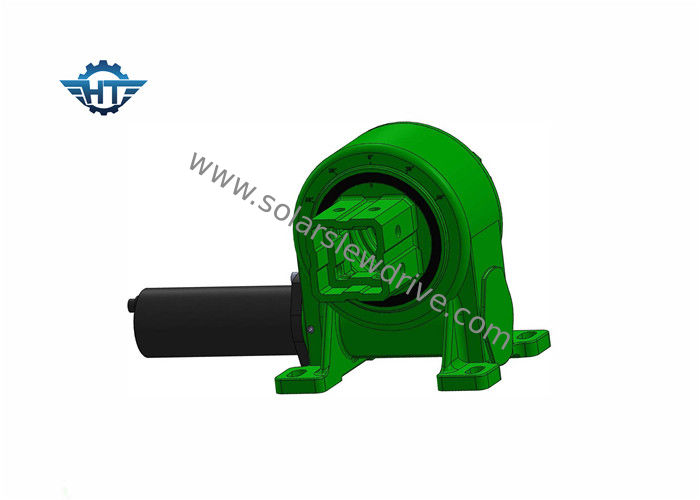

درایو چرخشی گیربکس کرم فشرده VE9 با کاهنده گیربکس 24 ولت برای انرژی خورشیدی
توضیحات درایو چرخ دنده کرم ساعت شنی
یک درایو چرخشی برای تحمل بارهای شعاعی یا محوری با استفاده از گشتاور چرخشی بالا طراحی شده است.تجهیزات معدن، ساخت و ساز، فلزکاری، انرژی خورشیدی PV، انرژی خورشیدی متمرکز و سایر کاربردهایی که به استحکام بی‌وقفه همراه با دقت بی‌عیب نیاز دارند، از فناوری چرخش برای ایمنی و دقت استفاده می‌کنند.
درایو چرخشی تک محوری مورد استفاده در سیستم ردیابی تک محور مسطح، که براکت یک ترتیب شمال-جنوب، سیستم ردیابی شرقی-غربی است.طبق الگوریتم نجومی، موتور حرکتی که توسط موتور هدایت می‌شود، گشتاور بالایی را برای به حرکت درآوردن کل سیستم تحمل می‌کند، به طوری که سیستم می‌تواند آزیموت خورشید را تا آنجا که ممکن است برای بهبود نور خورشید در سطح تابش ماژول فتوولتائیک ردیابی کند. ، و در نتیجه تولید برق را افزایش می دهد.
این عمدتا بر اساس اصل طراحی سیستم ردیابی است، به دلیل تاثیر چرخش زمین، برای یک مکان ثابت روی زمین، چرخه خورشید در طول سال، زاویه روشنایی آن نیز دائما در حال تغییر است.سیستم ردیابی خورشیدی برای نگه داشتن پانل های خورشیدی برای ردیابی خورشید و افزایش میزان تابش خورشیدی دریافتی توسط آرایه های فتوولتائیک نصب شده است، در نتیجه ظرفیت کلی سیستم های تولید برق فتوولتائیک خورشیدی افزایش می یابد.
اطلاعات فنی گیربکس VE Worm Slew Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
داده های موتور
ولتاژ نامی V/DC: 24vdc
سرعت بدون بار RPM: 1200±10%
جریان بدون بار A: <0.1 A
گشتاور نامی NM: 0.12
سرعت RPM: 800±10٪
جریان بار A:＜1A
توان نامی W: ＜10W
پارامتر خروجی چرخ دنده:
نسبت سرعت: 399:1
گشتاور خروجی نامی NM: 32
سرعت خروجی RPM: 2±0.5
خروجی سالن: 2
نوع سالن: 40F/39
ولتاژ ورودی هال V: 5~24
تعریف سیم:
1. قرمز ضخیم: موتور +
2. مشکی ضخیم: موتور -
3. سبز زرد: GND
4. زرد نازک: سالن B
5. قرمز نازک: سالن +24 ولت
6. سیاه نازک: سالن GND
7. سبز نازک: سالن A
ابعاد
