ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 248~380/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | VE9 | ویژگی: | مکانیسم دنده قفل |
|---|---|---|---|
| گواهی: | ISO9001، CE | ضمانتنامه: | 5 تا 10 سال |
| مواد: | 50Mn,42CrMo | کاربرد: | صنعتی |
| رنگ: | RAL6001 | دقت: | ≤0.1 |
| برجسته: | درایو یاتاقان چرخشی Worm Gear, درایو یاتاقان چرخشی Solar Tracking, درایو کرم کشنده Solar Tracking,Solar Tracking slewing bearing drive,Solar Tracking worm slew drive |
||

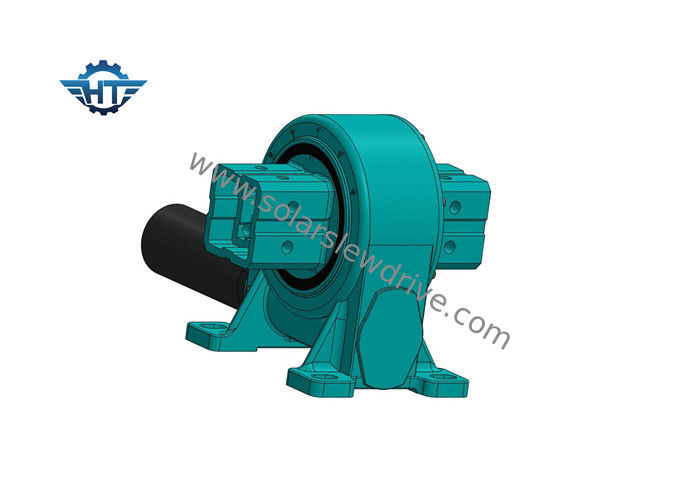

VE9 Worm Gear Module Solar Tracker Slew Drive for Solar Tracking System
Worm Gear Self Lock Slew Drive توضیحات محصول
درایو چرخشی یک مکانیسم انتقال کاهش است که با منبع نیروی محرکه یکپارچه شده است.دارای مکانیزم چرخ دنده حلزونی است، بنابراین قفل خودکار است.همچنین دارای محفظه بیرونی و آب بندی اسکلت است، بنابراین درجه حفاظت IP66 است.
چرخش درایو چرخان می تواند در یک محور یا در چندین محور با هم باشد.این یک مکانیسم انتقال کاهش همه منظوره است که عملکردهای چرخش، کاهش سرعت، و داشتن ساختاری ساده و ساخت و نگهداری راحت را به طور همزمان یکپارچه می کند.
عملکرد درایوهای چرخشی سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
درایو چرخشی می تواند چرخش محیطی نامحدود و کاهش سرعت را درک کند و می تواند نیروی محوری بزرگتر، نیروی شعاعی و نیروی واژگونی را تحمل کند.از مزایای دقت بالا، ساختار فشرده و ظرفیت حمل بزرگ برخوردار است.برای یک عمر مزرعه ای 30 ساله طراحی، آزمایش و استفاده می شود.
برنامه های کاربردی
کاربرد درایو چرخشی معمولاً در موارد زیر یافت می شود: توربین های بادی، انتقال دهنده های بار سنگین، ردیاب های خورشیدی، جرثقیل های بندری، تجهیزات هیدرولیک، مکانیزم های فرمان جرثقیل، سیستم های اتوماسیون، دستکاری کننده های بار سنگین، جداول کنترل انحراف و زمین.
