ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn، 42CrMo | کاهنده چرخش: | VE5" |
|---|---|---|---|
| نسبت دنده: | 37:1 | کاربرد: | ردیاب خورشیدی |
| موتور: | موتور دنده برقی | ضمانتنامه: | 10 سال |
| گواهی: | ISO9001، CE | چرخه کار: | 30 سال |
| برجسته: | موتور دنده الکتریکی Slew گیربکس,گیربکس Slew Drive 42CrMo,جعبه دنده Slew برای سیستم ردیابی خورشیدی |
||

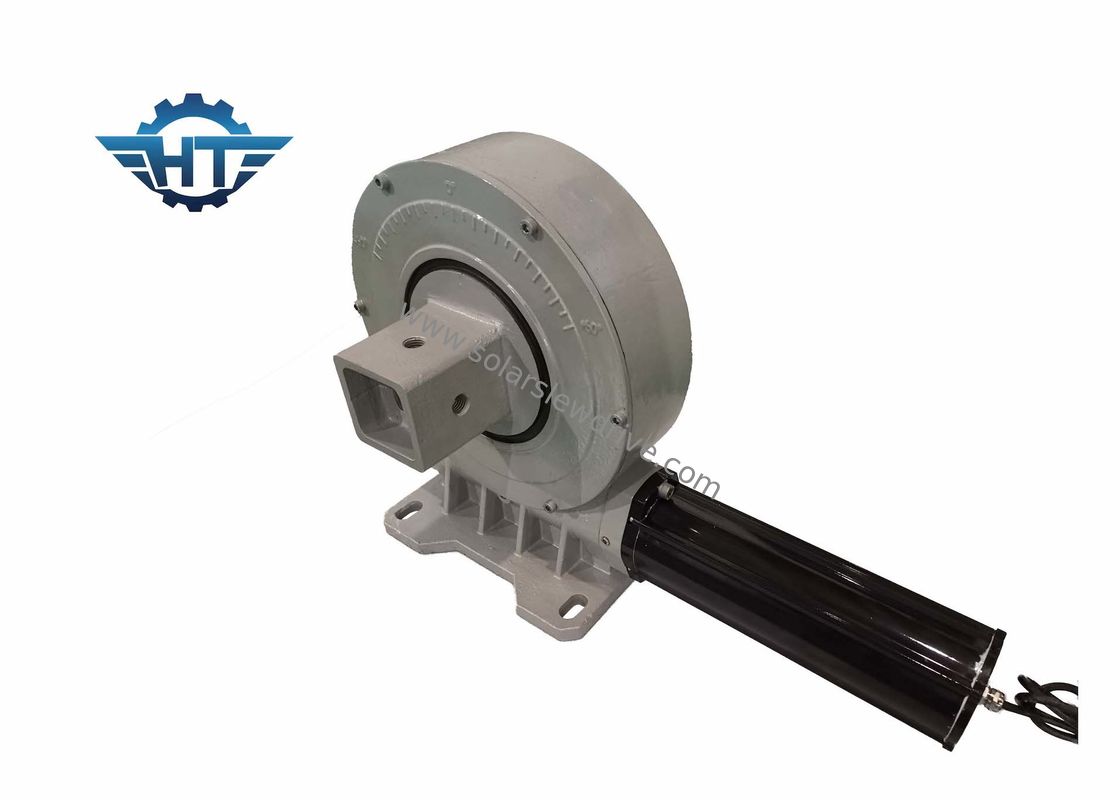

گیربکس چرخشی کوچک عمودی برای سیستم ردیابی خورشیدی
گیربکس چرخاننده کوچکشرح
دستگاه درایو چرخشی یک مکانیسم انتقال کاهش سرعت چرخشی کامل محیطی است که یک منبع نیروی محرکه را یکپارچه می کند.از یک یاتاقان چرخشی به عنوان پیرو انتقال و اتصال مکانیزم استفاده می کند.حلقه دیگر هم به عنوان دنبال کننده انتقال و هم به عنوان پایه اتصال برای قسمت کار رانده استفاده می شود، به طوری که یاتاقان چرخان خود یک اتصال چرخشی با محیط کامل است و منبع نیروی محرکه و درایو اصلی به طور موثر پیکربندی می شوند.این یک مکانیسم انتقال سرعت جهانی است که عملکردهای چرخش، کاهش سرعت و رانندگی را ادغام می کند و در عین حال ساختاری ساده دارد و برای ساخت و نگهداری راحت است.
پارامترهای عملکرد سری VE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 |
برنامه های کاربردی
دستگاه چرخاننده را می توان در هر موقعیتی که نیاز به چرخش دایره کامل و نیاز به سرعت متغیر دارد استفاده کرد.هنگامی که لازم است انتقال قدرت گشتاور زیاد، انتقال حرکت با دقت بالا یا انتخاب مکانیزمی با الزامات بالا برای ساختار بدنه فشرده و یکپارچه سازی انجام شود، درایورهای چرخان بهترین راه حل هستند.
کاربردهای رایج تر به طور کلی ماشین آلات مهندسی و ساخت و ساز و همچنین انرژی خورشیدی، انرژی باد و انواع ماشین آلات ردیابی خودکار بلند مدت است.
