محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5" |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 145~226 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 30 روز |
قابلیت ارائه: | 12000 عدد در سال |
تایپ کنید: | درایو چرخشی عمودی | موتور: | موتور الکتریکی |
---|---|---|---|
گزینه اندازه: | 3 تا 25 اینچ | پوشش: | C4، C5 |
کاربرد: | سیستم ردیابی نصب خورشیدی | ضمانتنامه: | 10 سال |
رنگ: | مشتری مورد نیاز است | چرخه زندگی: | 30 سال |
برجسته: | گیربکس تک محور C5,گیربکس Slew Drive با موتور الکتریکی,گیربکس Slew برای ردیابی نصب PV |

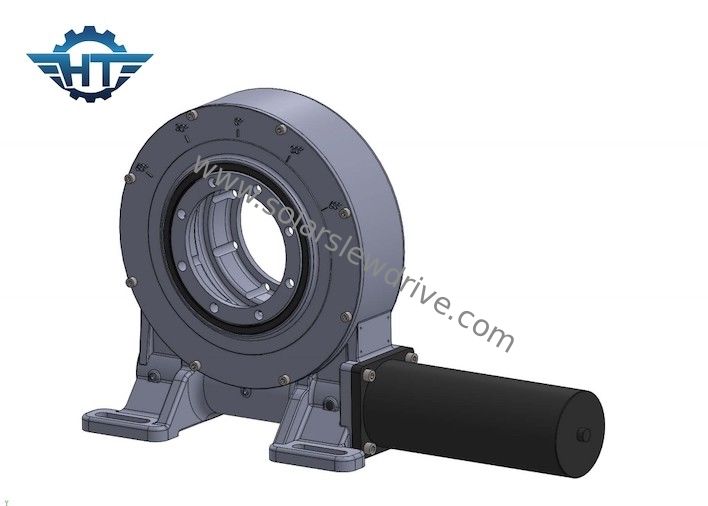

گیربکس تک محوری تک محور با موتور الکتریکی برای سیستم ردیابی نصب PV
گیربکس Slew Driveشرح
دستگاه محرک دوار را کاهنده چرخشی، کاهنده چرخ دنده، کاهنده صفحه گردان، مکانیزم چرخشی و جفت محرک چرخشی نیز می نامند.همه آنها از یاتاقان چرخان به عنوان یاتاقان اصلی استفاده می کنند و منبع محرک کمکی از چرخ دنده یا کرم به عنوان بخش محرک استفاده می کند تا عملکردهای کاهش سرعت و چرخش کامل دایره را درک کند.ترکیب درایو چرخان عمدتاً شامل چرخ دنده ها (یا کرم ها)، یاتاقان های چرخان، موتورها، محفظه ها و پایه ها است.درایوهای چرخشی را می توان اساساً به درایوهای چرخشی تک کرمی، درایوهای چرخشی دوبل و انواع خاصی از درایوهای چرخشی تقسیم کرد.
پارامترهای عملکرد درایو عمودی
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
ساختار آن از کرم پوشاننده و چرخ دنده سطح دندان سخت استفاده می کند که می تواند در موارد سرعت کم و گشتاور زیاد اعمال شود.به طور گسترده ای در سیستم ردیابی تولید انرژی خورشیدی استفاده می شود.به منظور استفاده از آن در زمینه مهندسی، بسیاری از سازندگان ساختار چرخ دنده را توسعه داده و آن را در سرعت بالا اعمال کرده اند.
