محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
ساختار: | دنده خود قفل | موتور دنده: | موتور الکتریکی |
---|---|---|---|
نسبت دنده: | 61:1 | تایپ کنید: | نصب شده به صورت عمودی |
بهره وری: | 40% | دقت، درستی: | ≤ 0.1 |
کاربرد: | سیستم ردیابی خورشیدی PV | رنگ: | همان طور که درخواست شد |
برجسته: | گیربکس درایو چرخشی خود قفل,گیربکس Slew Drive برای سیستم ردیابی PV,گیربکس Slew Drive محفظه محصور |

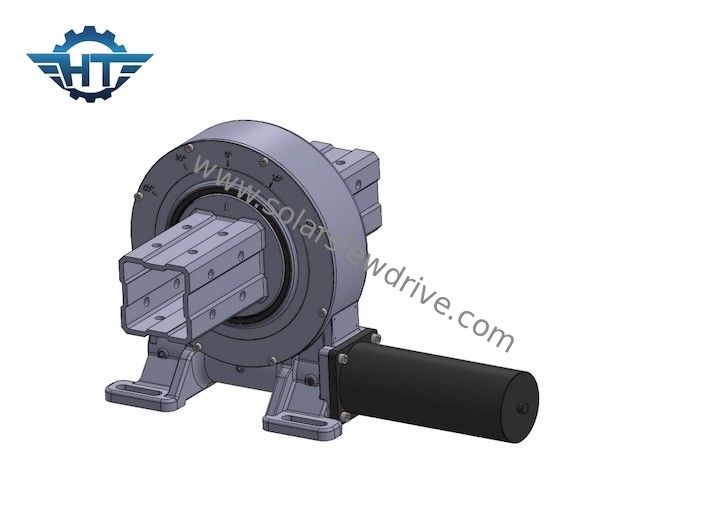

جعبه دنده محرک محرک با قفل خودکار برای سیستم ردیابی خورشیدی PV
گیربکس چرخاننده درایوشرح
درایو چرخ دنده حلزونی دارای ویژگی های خود قفل معکوس است که می تواند خود قفل معکوس را تحقق بخشد، یعنی دنده را فقط می توان توسط کرم رانده کرد.این ویژگی باعث می شود که درایو slew به طور گسترده در انرژی خورشیدی، آنتن دهی، بلند کردن، عملیات در ارتفاع بالا و سایر تجهیزات استفاده شود.ضمن اینکه محتوای علمی و فناوری موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.
با توجه به شکل انتقال سرعت متغیر درایو چرخشی، می توان آن را به درایو چرخ دنده و درایو چرخ دنده حلزونی تقسیم کرد که ویژگی های مربوط به درایو چرخ دنده و درایو چرخ دنده حلزونی را به ارث می برد.از نظر ظرفیت باربری، عملکرد نوع چرخ دنده حلزونی بهتر از نوع دندانه ای است و هنگامی که از محرک کرم پوشاننده استفاده می شود، ظرفیت باربری، توانایی ضد تغییر شکل و سفتی انتقال آن بیشتر بهبود می یابد، اما چرخ دنده حلزونی درایو چرخشی نوع از نظر بازده کارایی کمتری دارد.پایین تر از درایو چرخ دنده، درایو چرخ دنده بیشتر به درایو چرخشی نوع چرخ دنده، درایو چرخشی نوع چرخ دنده مارپیچی و درایو چرخشی نوع چرخشی تقسیم می شود.
برگه فنی سری VE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. لحظه واژگونی شدید
2. کرم دوگانه پوششی را بپذیرید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
