ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE7" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn، 42CrMo | کاربرد: | ردیاب های خورشیدی تک محوره افقی |
|---|---|---|---|
| نسبت دنده: | 57:1 | حداکثر گشتاور خروجی نامی: | 5060 نیوتن متر |
| نگه داشتن گشتاور: | 40000 نیوتن متر | گشتاور کج: | 5000 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته: | گیربکس Slew Drive برای ردیاب های خورشیدی افقی,گیربکس Slew Drive تک محور 50Mn,گیربکس Slew Drive پاکت |
||

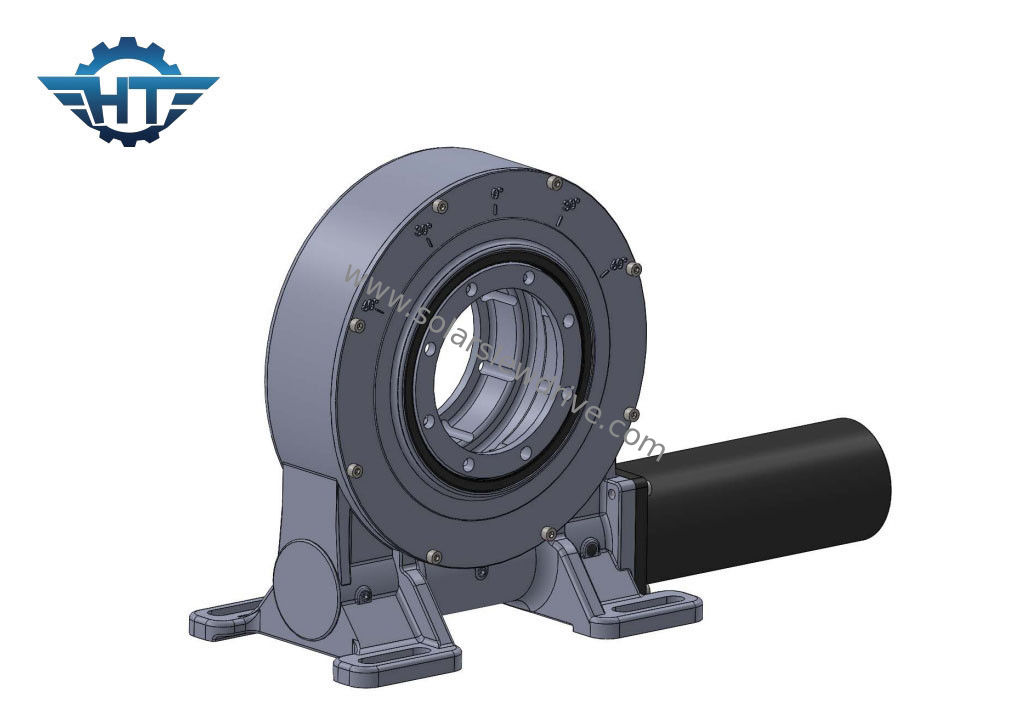

گیربکس عمودی پاکتی 9 اینچی برای ردیاب های خورشیدی تک محور افقی
توضیحات گیربکس چرخشی پاکت عمودی
درایو چرخان ما می تواند به طور همزمان اثرات نیروی محوری، نیروی شعاعی و لنگر کج را تحمل کند، زیرا جزء اصلی درایوهای چرخان از تماس پوششی و چند دندانه برخوردار است.در مقایسه با محصولات چرخشی سنتی، محصولات ما دارای ویژگی های نصب ساده، نگهداری آسان و صرفه جویی در فضای نصب تا حد زیادی هستند.
با توجه به باز بودن مکانیزم انتقال درایو چرخشی، درایو چرخشی را می توان به نوع باز و نوع بسته تقسیم کرد.معمولاً ساختار نوع باز بیشتر در کاربردهایی استفاده می شود که محیط بیش از حد خشن و چرخه نگهداری و تعمیرات کوتاه است و ساختار نوع باز برای قطعات راحت تر است.بازرسی، نگهداری و تعمیر و نگهداری و جایگزینی راحت تر.از سوی دیگر، در جایی که شرایط محیطی تغییر چندانی نمی کند و سطح آلودگی محیطی کمتر از حد متوسط است، سازه بسته می تواند چرخه عمر طولانی تری را برای نگهداری فراهم کند.
اطلاعات فنی VE Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
واژه نامه پارامترهای کلیدی
گشتاور لحظه شیب:این گشتاور، بار ثقلی ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر گشتاور واقعی بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی:بار عمودی به محور یاتاقان چرخان
بار محوری:بار موازی با محور بلبرینگ چرخان
گشتاور نگهداری:این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می نامند، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل شدن:تنها زمانی که بار وجود دارد، درایو چرخان قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
