ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE9" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | افقی |
| کاربرد: | نصب ردیابی PV خانگی | سرویس OEM: | در دسترس |
| محل منبع: | چانگژو، چین | موتور: | موتور 24 ولت dc |
| برجسته: | گیربکس اسلو درایو با دقت بالا,گیربکس ضد گرد و غبار,گیربکس اسلو درایو برای برج متمرکز |
||
گیربکس ضد گرد و غبار درایو با دقت بالا برای نیروی خورشیدی متمرکز برج
توضیحات گیربکس Slew Drive
درایوهای هلیواستات برای کارایی نیروگاه برج بسیار مهم هستند.در یک کارخانه CSP برج، ده‌ها هزار هلیواستات تابش خورشید را بر روی یک جاذب گرما در انتهای برج جذب گرما متمرکز می‌کنند تا دمای بالا را جمع‌آوری کرده و گرما را جمع‌آوری کنند.به منظور حصول اطمینان از جمع آوری مداوم و پایدار گرما، هلیواستات باید موقعیت خورشید را در همه زمان ها ردیابی کند و در جهت افقی و جهت حرکت (دو محور) از طریق دستگاه انتقال حرکت کند.
اجزای انتقال متداول هلیواستات های برج --- کاهنده چرخشی

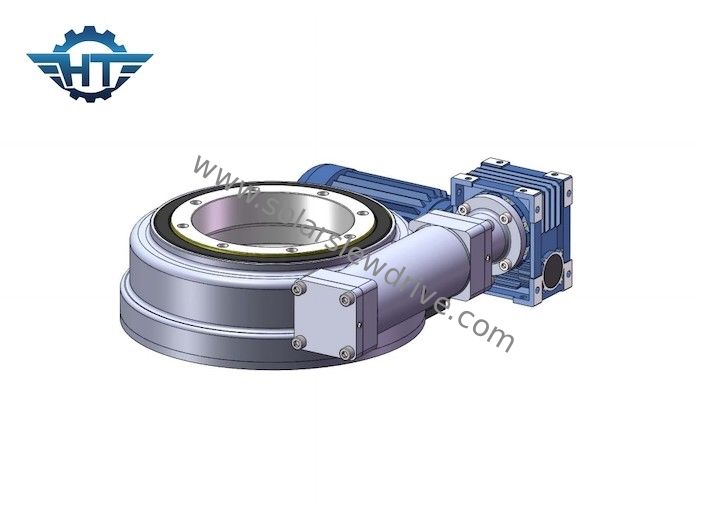

در حال حاضر رایج ترین جزء انتقال در سیستم هلیواستات دستگاهی به نام کاهنده چرخشی است که در شکل زیر نشان داده شده است.کاهنده چرخشی عموماً توسط یک موتور هدایت می شود تا چرخش هلیواستات را در جهت دو محوری به حرکت درآورد.به عنوان یک نوع ماشین دقیق، استفاده از کاهنده دوار در صنعت تولید انرژی حرارتی خورشیدی نیاز به کنترل دقت ردیابی در 1mrad دارد.چرخ دنده کرم دوپوش دارای یک منطقه مشبک بزرگ با سطح دندان، دقت انتقال بالاتر و مقاومت در برابر ضربه قوی است.نرخ سایش پایین آن می تواند دقت و عمر را در شرایط استفاده طولانی مدت تضمین کند و برای منطقه شمال غربی که ایستگاه CSP داخلی در آن قرار دارد مناسب تر است.محیط خشن.
در نیروگاه برج، اجزای محرک در جهت افقی بیشتر از کاهنده چرخشی استفاده می کنند، اما زاویه گام می تواند میله فشار یا کاهنده چرخشی را انتخاب کند.
پارامترهای درایوهای چرخشی سری SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
امکانات
1. کرم شیشه ساعت برای تماس با دنده رقابتی و عمر، و ظرفیت بار استاتیک
2. سطوح دقت چندگانه: واکنش متغییر برای نیازهای مختلف برنامه
3. آب بندی استاندارد و پر کردن گریس
4. طراحی عالی ضد آب و ضد گرد و غبار، IP66
5. خود قفل، بدون نیاز به شکستن
6. کرم را پوشش دهید
7. برنامه های کاربردی کلیدی: PV خورشیدی، سکوهای کاری هوایی، جرثقیل های کامیون، جرثقیل های دریایی
