ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1600/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 500 PCS در ماه |
| مواد: | QT | ضمانتنامه: | 10 سال |
|---|---|---|---|
| کاربرد: | PV Trackers | نوع چرخش: | تک محور |
| رنگ: | همان طور که درخواست شد | سایت نصب: | پشت بام و میدان |
| ویژگی: | نصب سریع | موتور: | 12V/24/220V |
| برجسته: | چرخ دنده کرم خورشیدی عمودی,درایو خورشیدی محفظه خانه محصور,درایو سولفور خورشیدی برای ردیاب های PV |
||

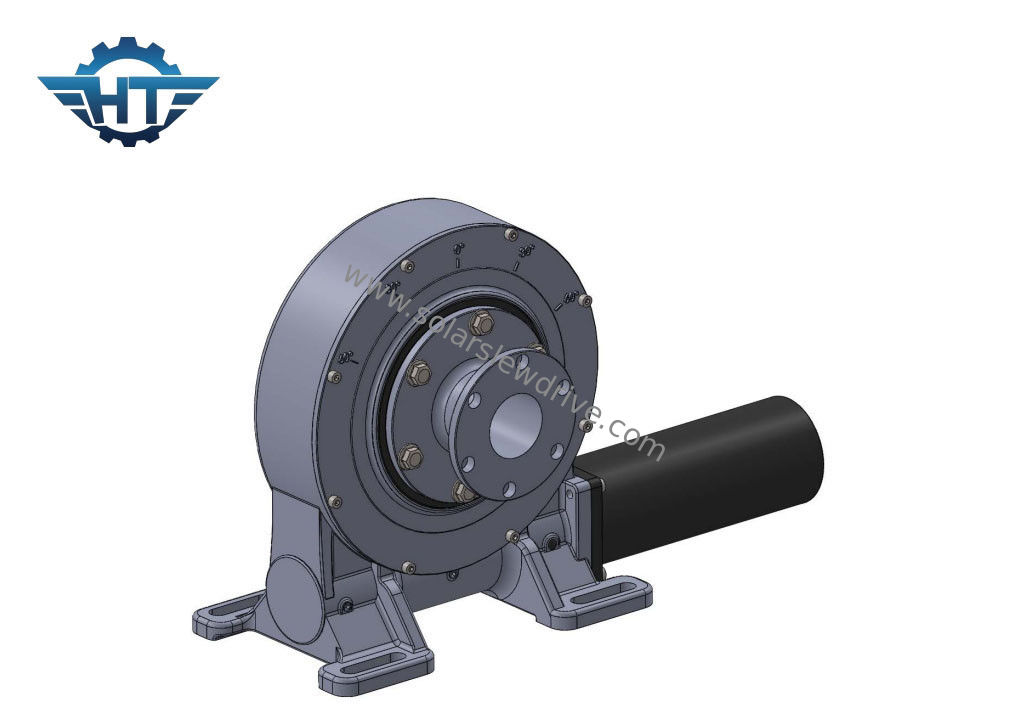

عمودی تک محور کرم چرخ دنده محصور درایو محرک خانه برای ردیاب های PV
Worm Gear Slewing Drive توضیحات
به منظور پاسخگویی به چرخش سازه دوار نسبی، می توانید موقعیت نصب دستگاه را به صورت موازی با زمین یا با شیب چند درجه طراحی کنید.کاهنده درایو چرخشی افقی نوع خانه محصور شده توسط یک پایه نوع خانه، یک چرخ دنده چرخشی، یک کرم و قطعات نگهدارنده مونتاژ می شود.این می تواند از یک موتور الکتریکی یا یک موتور هیدرولیک به عنوان منبع ورودی برق استفاده کند تا کاهنده را در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت بچرخاند.از آنجا که یاتاقان چرخان به عنوان جزء اصلی طراحی استفاده می شود، دستگاه دارای گشتاور واژگونی قوی و نیروی محوری است.در مقایسه با کاهنده با همان پارامترها، دستگاه اندازه کوچکی دارد و نصب و نگهداری آن آسان است.
برگه داده Slewing Drive سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | آره | 251 |
برنامه های کاربردی
یاتاقان های حلقوی چرخشی به دلیل ظرفیت بارگذاری بالا، می توانند برای طیف گسترده ای از کاربردها استفاده شوند.حوزه های استقرار از بیل مکانیکی و جرثقیل، معدن روباز و توربین های بادی، انرژی خورشیدی تا آنتن ها را شامل می شود.
