محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5" |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 145~226 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 30 روز |
قابلیت ارائه: | 12000 عدد در سال |
تایپ کنید: | درایو چرخشی تک محور | مواد: | QT |
---|---|---|---|
کاربرد: | ردیاب های خورشیدی متمرکز CSP | ضمانتنامه: | 10 سال |
رنگ: | همان طور که درخواست شد | اندازه: | 5 اینچ |
موتور: | 24 ولت | ویژگی: | عمر طولانی و خود قفل |
برجسته: | خود قفل شدن درایو خورشیدی,سیستم ردیابی خورشیدی Slew Drive,درایو خورشیدی Slew برای CSP متمرکز |

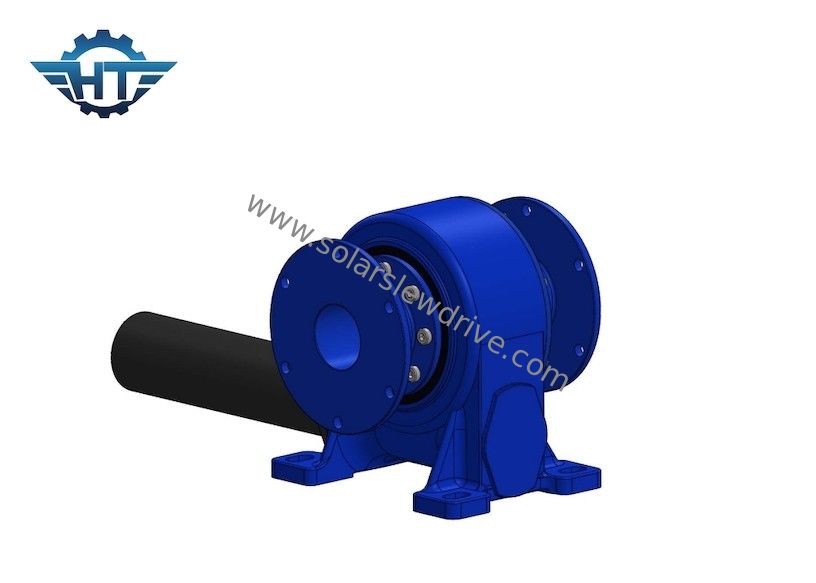

درایو چرخشی خورشیدی خود قفل برای سیستم ردیابی خورشیدی متمرکز CSP
توضیحات درایو چرخشی خورشیدی
یاتاقان چرخشی عمدتاً از فرول ها، عناصر نورد، قفس، حلقه های آب بندی و غیره تشکیل شده است. از آنجایی که قسمت های مختلف در کاربردهای عملی عملکرد خاصی دارند، در طراحی و انتخاب مواد ملاحظات مختلفی وجود دارد.
به طور کلی، عناصر نورد حلقه چرخان از فولاد کربن-کروم یاتاقان ساخته شده است که به طور کلی سخت شده است.حلقه یاتاقان چرخشی از فولاد سخت شده سطحی ساخته شده است.هنگامی که کاربر نیاز خاصی ندارد، معمولاً از فولاد 50Mn ساخته می شود.با این حال، گاهی اوقات برای رفع نیازهای هاست در برخی کاربردهای خاص، می توان سطوح دیگر را نیز با توجه به شرایط کاربری خاص ارائه شده توسط کاربر انتخاب کرد.فولاد سخت شده، مانند 42CrMo، 5CrMnMo و غیره.
پارامترهای عملکرد درایو عمودی
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
9. تعمیر و نگهداری کم
