ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 31:1 | محافظت از ویژگی: | IP66 |
|---|---|---|---|
| گشتاور خروجی نرمال: | 533 نیوتن متر | محل منبع: | چانگژو، چین |
| نگه داشتن گشتاور: | 7000 نیوتن متر | گشتاور کج: | 744 نیوتن متر |
| گشتاور خروجی نامی: | 0.065 دور در دقیقه | استفاده: | ردیاب های خورشیدی |
| برجسته: | یاطاقان حلقه چرخشی سایز کوچک Worm Gear,بلبرینگ حلقه چرخشی 0.065 دور در دقیقه,یاتاقان حلقه چرخشی ردیابی خورشیدی Linkage |
||

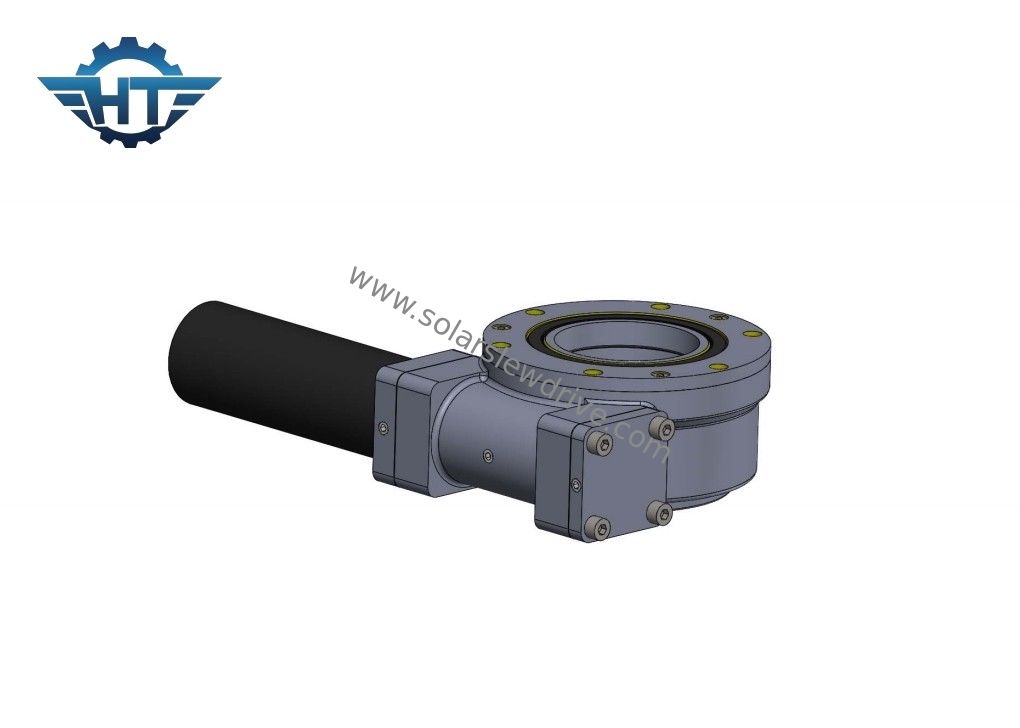

یاتاقانهای حلقه چرخان سایز کوچک Worm Gear برای سیستم ردیابی خورشیدی Lingkage
بلبرینگ های حلقه چرخان با اندازه کوچکشرح
کاهنده چرخشی یک مکانیسم انتقال کاهش سرعت چرخشی دایره کامل است که یک منبع نیروی محرکه را یکپارچه می کند.از یک یاتاقان چرخشی به عنوان پیرو انتقال و اتصال مکانیزم استفاده می کند.منبع محرک و محفظه و حلقه دیگر هم به عنوان دنبال کننده انتقال و هم به عنوان پایه اتصال قسمت کار رانده استفاده می شود، به طوری که یاتاقان چرخان خود یک اتصال چرخشی با محیط کامل و منبع قدرت محرک و اصلی است. قطعات گیربکس آن را به یک مکانیسم انتقال سرعت جهانی تبدیل می کند که عملکردهای چرخش، کاهش سرعت و رانندگی را ادغام می کند و در عین حال ساختاری ساده دارد و برای ساخت و نگهداری راحت است.
پارامترهای SE Slew Ring Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
مزیت - فایده - سود - منفعت
1. از چرخ دنده حلزونی برای دستیابی به چرخش استفاده کنید، که سرعت کمتری دارند اما می توانند گشتاور ورودی را با نسبت های بسیار بالاتر بزرگ کنند و در کاربردهایی که به گشتاور بالا نیاز دارند استفاده می شود.
2. طراحی محصور، درجه حفاظت IP66 که برای شرایط سخت در فضای باز مانند بندر، معدن و غیره مناسب است.
3. ویژگی قفل خودکار که آن را به یک بخش ایمنی تبدیل می کند
4. می تواند موتور دنده های مختلف را برای به دست آوردن نسبت دنده انتقال بزرگ وصل کند، بنابراین کل واحد سرعت کم با گشتاور بالا می دهد.
