ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE17" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 1000~1200/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| شماره مدل: | SDE17 | نسبت دنده: | 102:1 |
|---|---|---|---|
| رنگ: | همان طور که درخواست شد | نگه داشتن گشتاور: | 53040 نیوتن متر |
| گشتاور کج: | 67000 نیوتن متر | گشتاور خروجی: | 9460 نیوتن متر |
| ماده خام: | 50Mn، 42CrMo | وزن: | 320 کیلوگرم |
| برجسته: | درایو چرخشی کرم چرخ دنده با پیشگیری بالا,درایو چرخشی دو محوره Worm Gear,درایو چرخشی ردیابی خورشیدی دو محوره |
||

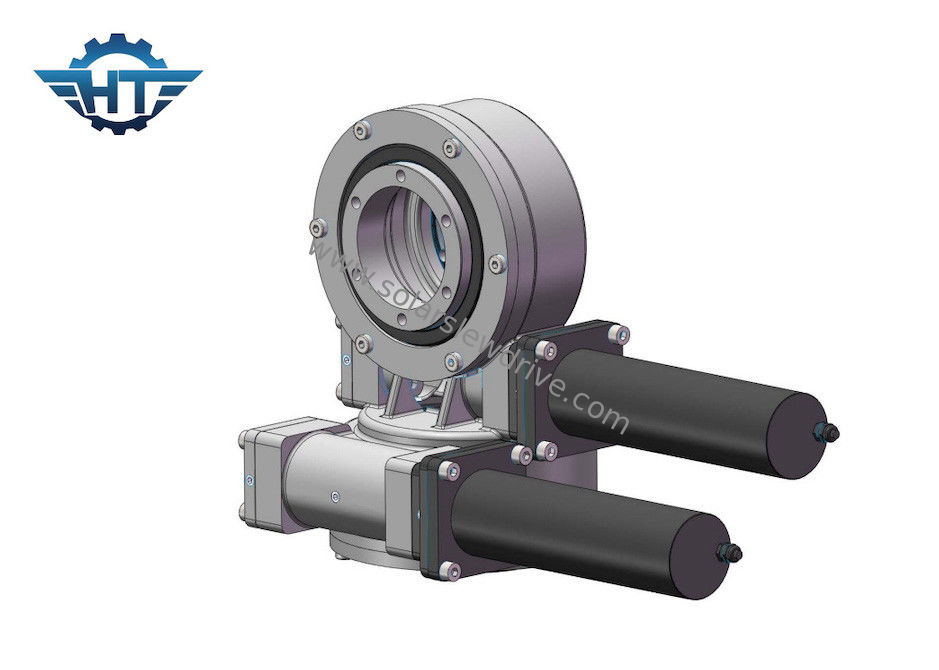

درایو چرخ دنده حلزونی کرمی با پیشگیری بالا برای سیستم ردیابی خورشیدی دو محوره کوچک
Worm Gear Slew Driveشرح
درایو چرخ دنده حلزونی با مکانیزم چرخ دنده حلزونی اغلب در مواردی استفاده می شود که بار دو محور و نسبت انتقال بزرگ در کار متناوب مورد نیاز است.درایوهای چرخشی را می توان برای برنامه هایی که چرخش دایره ای انجام می دهند استفاده کرد.این محصول می تواند به طور گسترده در زمینه های ماشین آلات ساختمانی مانند وسایل نقلیه کاری هوایی، جرثقیل های کامیون، تولید برق فتوولتائیک خورشیدی، تولید برق بادی و سایر زمینه های انرژی جدید و همچنین سایر زمینه های اتوماسیون، ساخت ماشین ابزار، ارتباطات هوافضا و غیره مورد استفاده قرار گیرد.
عملکرد سری SDE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
امکانات
1. دستیابی به چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت
2. نرخ IP بالا 66 درجه برای جلوگیری از آب و گرد و غبار و بسیار مناسب برای استفاده در خارج
3. سه نوع: درایوهای سری SE، VE و SDE، سری VE بیشتر در سیستم ردیابی خورشیدی، قدرت هماهنگ سهموی استفاده می شود، در حالی که سری SE بیشتر در ماشین آلات ساختمانی استفاده می شود.سری SDE درایوهای دو محوره هستند، آنها می توانند به منظومه شمسی کمک کنند تا خورشید را در هر زمان و در هر جهتی ردیابی کند.
کاربرد
درایوهای چرخانمعمولاً در کاربردهایی مانند: توربین های بادی، حمل بارهای سنگین، ردیاب های خورشیدی،CSP، CPV، آنتن ماهواره،جرثقیل های بندری، تجهیزات هیدرولیک، مکانیزم های فرمان جرثقیل، سیستم های اتوماسیون، کنترل کننده های بار سنگین، میزهای کنترل انحراف و زمین.
