محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE12" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 500 PCS در ماه |
مواد: | QT | خود قفل: | آره |
---|---|---|---|
گشتاور کج: | 54.4 کیلونیوتن متر | نگه داشتن گشتاور: | 40.5 کیلونیوتن متر |
کاربرد: | جرثقیل ها | محل نصب: | ماشین آلات ساختمانی |
بسته بندی: | تخته سه لا | موتور: | موتور AC |
برجسته: | گیربکس چرخشی خود قفل معکوس,گیربکس چرخشی موتور AC,گیربکس چرخشی با نسبت انتقال بالا |

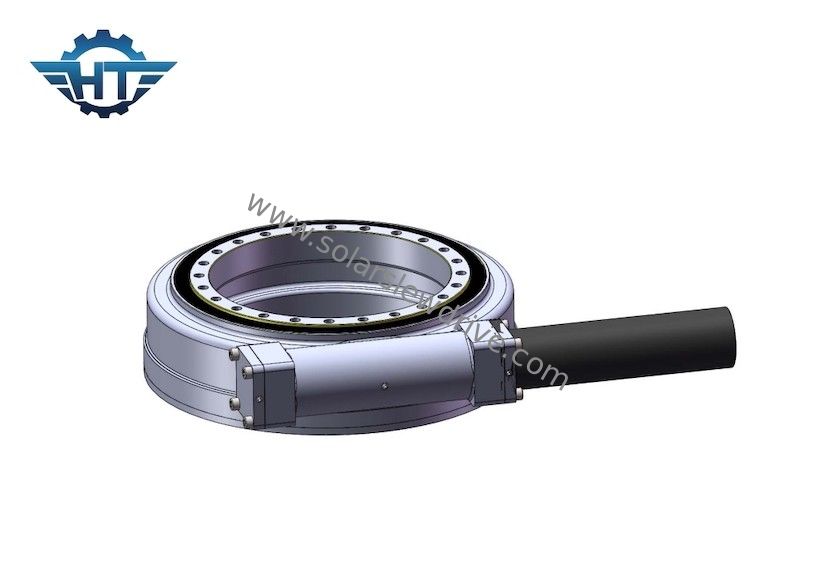

IP66 گیربکس خود قفل معکوس Slew Drive با نسبت انتقال بالا برای جرثقیل
قفل خودکار Slew Drive توضیحات
دستگاه درایو چرخشی دارای یک مکانیسم انتقال سرعت چرخشی کامل از منبع قدرت محرکه است.از یاتاقان چرخان به عنوان بخش رانده سیستم انتقال و بخش اتصال مکانیزم استفاده می کند.با توجه به اتصال قسمت محرک، منبع محرک و پوشش روی یکی از رینگ های داخلی و خارجی یاتاقان چرخشی، حلقه دیگر به عنوان قسمت محرک سیستم انتقال و به عنوان پایه اتصال قسمت کار محرک استفاده می شود. بنابراین استفاده از یاتاقان چرخان مشخصه اتصال چرخشی کامل است و منبع نیروی محرکه و قطعات سیستم انتقال اصلی پیکربندی شده است.، آن را به نوعی مکانیزم انتقال سرعت جهانی تبدیل می کند که عملکردهای چرخش، کاهش سرعت و رانندگی را یکپارچه می کند و در عین حال ساختاری ساده دارد و برای ساخت و نگهداری راحت است.
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
کاربرد
یاتاقان های حلقه چرخشی را می توان برای طیف گسترده ای از کاربردها استفاده کرد.حوزه های استقرار از بیل مکانیکی و جرثقیل، معدن روباز و توربین های بادی تا آنتن را شامل می شود.سایر زمینه های کاربردی شامل مهندسی و سیستم ردیابی خورشیدی است.
