ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE7" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1600/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 500 PCS در ماه |
| مواد: | QT | ضمانتنامه: | 10 سال |
|---|---|---|---|
| سرویس: | طراحی OEM موجود است | نوع چرخش: | تک محور |
| کاربرد: | سیستم ردیابی خورشیدی شیبدار تک محوره | محل نصب: | پشت بام و میدان |
| بسته بندی: | جعبه تخته سه لا | موتور: | 12V/24V DC |
| برجسته: | درایو شیب دار تک محوره,درایو چرخشی IP66 محصور شده SE,گیربکس 24 ولت DC Slew Drive |
||

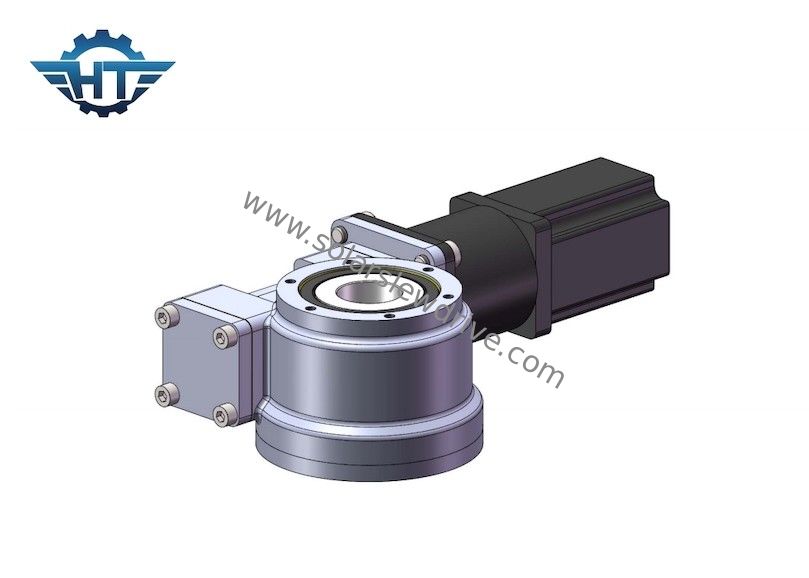

جعبه دنده SE Slew Drive محصور IP66 برای سیستم ردیابی خورشیدی شیبدار تک محوره
گیربکس Slew Driveشرح
Hangtuo به عنوان یکی از تولیدکنندگان بزرگ درایو چرخشی در جهان، بیش از 20 سال تجربه در تولید درایو چرخشی و طراحی چرخ دنده دارد و انواع مختلفی از درایوها و موتورهای چرخشی را برای کاربردهای مشابه ارائه می دهد.درایوهای چرخشی Airtop با توجه به نیازهای مشتری طراحی شده اند تا به نیروهای محوری و شعاعی و نیازهای گشتاور انحرافی پاسخ دهند که اغلب در کاربردهای چالش برانگیز استفاده می شود.
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
برنامه های کاربردی
درایوهای چرخشی را می توان به طور گسترده برای سیستم ردیابی خورشیدی، CPV، CSP، HCPV، توربین بادی و بشقاب آنتن ماهواره استفاده کرد.این محصولات برای عمر طولانی طراحی شده اند و در شرایط سخت محیطی کار می کنند.
مزایای ما
تجربه طولانی مدت در کنترل هوشمند فرآیند برای تولید انبوه و همچنین در توسعه محصول مشتری مدار.
Slewing Drive با hدرایو چرخان کرمی ما شیشه ای که بر پایه یاتاقان چرخان با گشتاور لنگر کج قوی و عملکرد خود قفل ثابت استوار است.سطح تماس چند دندانه مخصوصاً برای رانندگی بار زیاد طراحی شده است.
نقاط حیاتی بازرسی کیفیت، مجموع 9 موقعیت را از طریق کارخانه تنظیم کنید.ما نقاط بازرسی کیفیت حیاتی را تنظیم می کنیم، دستورالعمل های بازرسی کیفیت را برای کنترل دقیق در فرآیند کلیدی ایجاد می کنیم.ما از کالیبراسیون گیج با دقت بالا و اندازه گیری استفاده می کنیم.
ما دستگاه اندازه گیری پیشرفته داریمو ماندازه گیری باید کالیبره شود، بررسی شود و فقط می توان از سنج واجد شرایط استفاده کرد.
