محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE12" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 78:1 | بهره وری: | 40% |
---|---|---|---|
کاربرد: | سیستم ردیابی خودکار PV | خود قفل: | آره |
سرویس OEM: | در دسترس | راننده: | موتور سیاره ای |
درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
برجسته: | درایو چرخ دنده با موتور الکتریکی,درایو چرخ دنده موتور سیاره ای,درایو چرخ دنده ردیابی خودکار PV |

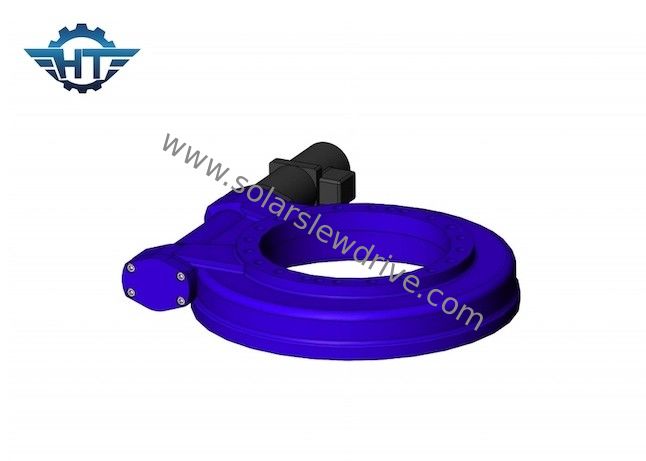

درایو چرخ دنده کرمی با دقت بالا با موتور الکتریکی برای سیستم ردیابی خودکار PV
Worm Gear Slew Driveشرح
دستگاه درایو چرخشی از یاتاقان چرخان تکامل یافته است.بنابراین، علاوه بر ویژگی های یاتاقان چرخشی، درایو چرخان دارای مزایایی است که یاتاقان چرخان دارای مزایایی مانند طراحی یکپارچه، نصب راحت، سطح حفاظت بالا و خود قفل شدن است.بنابراین دستگاه درایو چرخشی کاربردهای گسترده ای در صنعت ماشین آلات، صنعت بالابر، صنعت پزشکی، سیستم ردیابی خورشیدی، سیستم ردیابی ماهواره ای، انرژی باد و بسیاری از صنایع دیگر دارد.
پارامترهای عملکرد سری SE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
تحقیق و توسعه پیشرفته
1. مکانیزم توسعه مستقل و کامل
2. نرم افزار مدل سازی سه بعدی برای انجام تحلیل علمی بار و تولید
3. فرآیند طراحی محصول استاندارد:
3.1 سوالات فنی مشتری
3.2 تجزیه و تحلیل APQP&PPAP&FEMA
3.3 مدل سه بعدی
3.4 شبیه سازی برای چرخاندن درایو
3.5 نقشه تولید و دستورالعمل عملیات
