ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE3" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 330~450/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | QT | مدل: | VE3" |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| رنگ: | RAL 9006 | کاربرد: | سیستم های ردیابی خورشیدی |
| محل منبع: | چانگژو، چین | راننده: | موتور 24VDC |
| ضمانتنامه: | 5 تا 10 سال | گواهی: | ISO9001، CE |
| برجسته: | درایو چرخشی خورشیدی تک محوره,درایو چرخشی خورشیدی IP66,درایو چرخشی خورشیدی چرخشی با دقت بالا |
||

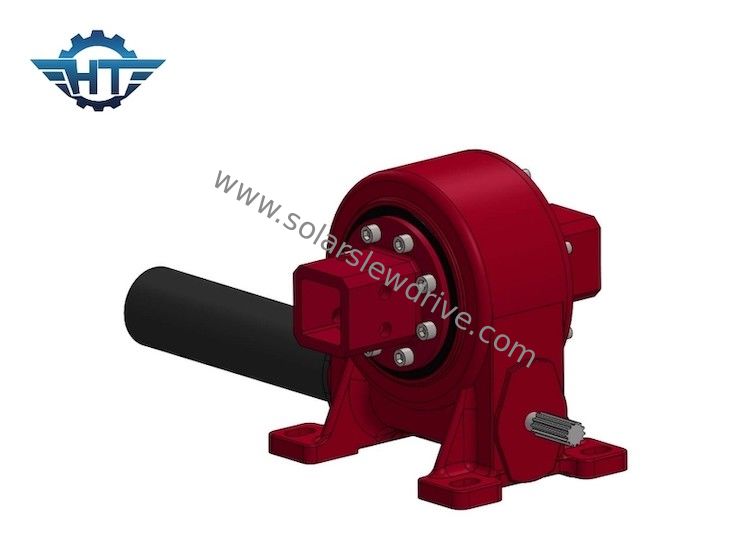

درایو چرخشی چرخشی تک محور IP66 با دقت بالا برای ردیاب های PV
محرک چرخشی تک محورهشرح
محصولات محرک چرخشی را می توان به دو نوع تقسیم کرد: نوع باز و بسته با توجه به حالت بسته و می توان با توجه به اشکال مختلف انتقال به نوع دنده و دنده حلزونی تقسیم کرد.Hangtuo این نوع محصولات را دارد و کاربران باید الزامات برنامه خود را برآورده کنند و از محیط برای انتخاب استفاده کنند.
معمولاً از ساختار بسته در محیط های مرطوب، گرد و غبار متوسط یا گاز خورنده و در مواردی با الزامات حفاظت محیطی بالا که اجازه نشت گریس روان کننده را نمی دهد استفاده می شود.محیط بسته می تواند به طور موثری از ورود ناخالصی ها به بدنه محرک چرخشی جلوگیری کرده و دستگاه را بهبود بخشد.با این حال، زمانی که گرد و غبار بیش از حد در محیط وجود داشته باشد و درایو چرخشی به طور کامل در گرد و غبار قرار گیرد، آب بندی هایی که نقش آب بندی را ایفا می کنند، سایش را تسریع کرده و به سرعت از بین می روند.در این زمان، محیط بسته ممکن است برای تعمیر و نگهداری و تعویض قطعات ناخوشایند باشد.استفاده از ساختار باز و انتخاب سختی سطح دندان برای بهبود دوام دستگاه مناسب تر است.علاوه بر این، ساختار باز به راحتی ناخالصی ها را تمیز می کند.اگر بتوان استفاده و نگهداری را به خوبی انجام داد، ممکن است لزوماً عمر کوتاه‌تری نسبت به ساختار بسته نداشته باشد.در فرآیند انتخاب محصول باید عوامل مختلفی را به طور جامع در نظر گرفت.
پارامترهای عملکرد سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
موتور DC
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلاین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود سر و صدای کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده پین نورد در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم تا عمر گیربکس بسیار بیشتر باشد.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
