محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | QT | مدل: | 9 اینچ |
---|---|---|---|
نسبت دنده: | 61:1 | دقت، درستی: | ≤0.1 درجه |
راننده: | موتور AC/DC | رنگ: | همان طور که درخواست شد |
نگه داشتن گشتاور: | 30800 نیوتن متر | بسته: | مورد تخته سه لا |

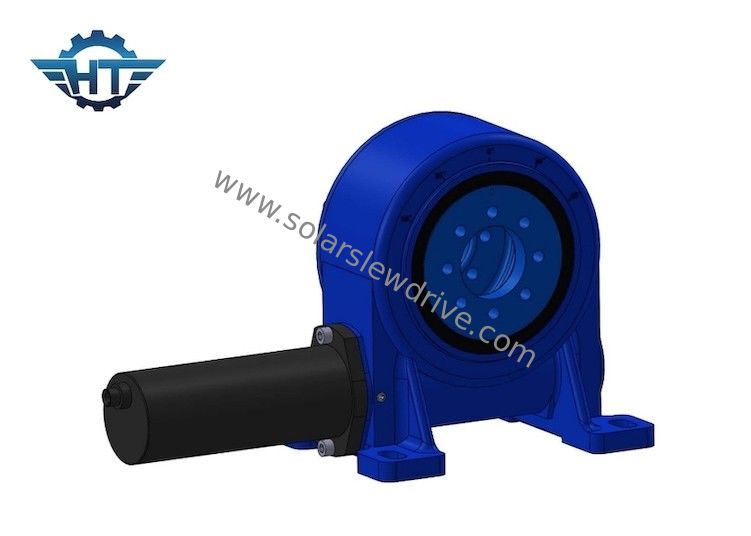

گیربکس تک محوری VE9 برای سیستم ردیابی پنل PV تک محوره افقی
گیربکس تک محوری تک محورشرح
درایوهای چرخشی VE که درایو چرخشی تک محور عمودی نیز نامیده می شود یک درایو کاملاً بسته و عمودی است که برای نصب به قطعات دیگری نیاز ندارد.فقط با چهار پیچ به راحتی روی صفحه نصب می شود.معمولاً در مرکز ردیابهای خورشیدی تک محوره برای محکم نگه داشتن آرایه خورشیدی در طوفان شدید باد بدون شکستن استفاده میشود.همچنین می توان آن را در دو طرف سیستم ردیابی خورشیدی تک محور نصب کرد.درایو چرخان مااستفاده از فناوری کرم ساعت شنی بیشترین سطح قدرت و قدرت را ارائه می دهد و در نتیجه عمر میدان را افزایش می دهد و زمان خرابی را کاهش می دهد.
برگه فنی سری VE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | آره | 251 |
امکانات
1. نیروی انتقال بزرگ و ساختار فشرده.
2. مش بندی سطح چند دندانه تا حد زیادی ظرفیت باربری را بهبود می بخشد.و انتقال نرم و صدا بسیار کم است.
3. خود قفل شدن، زمانی که زاویه سرب کرم کمتر از زاویه اصطکاک معادل بین دندانه های چرخ دنده مشبک باشد، مکانیسم دارای قفل خودکار است و می تواند خود قفل شدن معکوس را تحقق بخشد.خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.
4. نیروی محوری کرم زیاد است
کاربرد
ما درایوهای چرخان مکانیکی قابل اعتماد برای تک محور افقی، سیستم ردیابی PV دو محوره، CSP، طراحی ردیابی خورشیدی CPV ارائه می دهیم. محصولات حرفه ای و با کیفیت ما نیز به عنوان یک راه حل ثابت بر روی پلت فرم کاری هوایی، جرثقیل کامیون، چنگ زدن چوب استفاده می شود. ، دکل حفاری، تجهیزات اسپری، وسیله نقلیه ماژول هیدرولیک، خطوط مونتاژ خودکار، سیستم های انحراف باد و غیره.
