محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | VE9 | نسبت دنده: | 61:1 |
---|---|---|---|
کاربرد: | سیستم ردیابی PV | محل منبع: | چانگژو، چین |
موتور دنده: | گیربکس سیاره ای 24 ولت | گواهی: | ISO9001، CE |
رنگ: | همان طور که درخواست شد | عکس العمل: | ≤0.1 درجه |

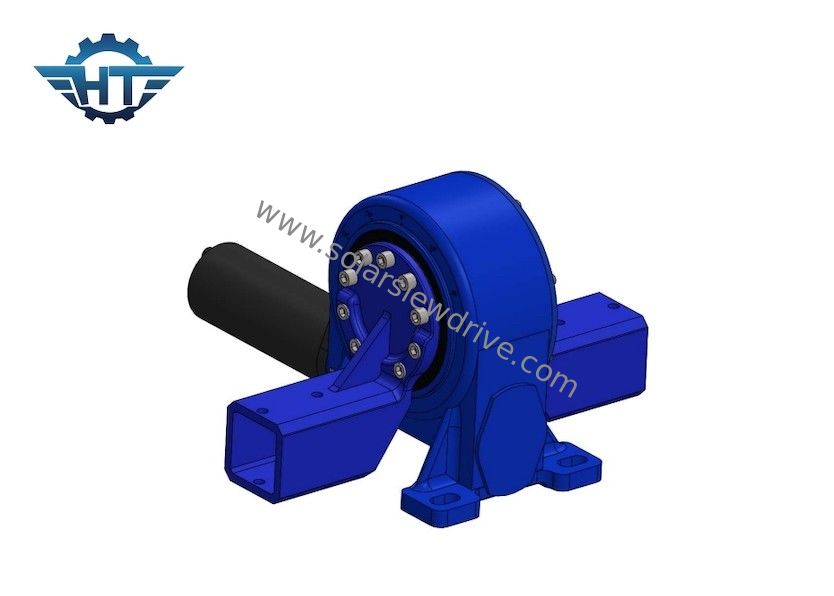

گیربکس چرخشی چرخ دنده کرم سنگین با خانه محصور برای سیستم ردیابی PV
گیربکس چرخ دنده حلزونیشرح
درایو چرخشی محفظه محصور عمدتاً در شرایط کاری نسبتاً بالا مانند ضد گرد و غبار، ضد باران، ضد خوردگی و موارد دیگر با الزامات بالا برای ساختار چرخان استفاده می شود و سطح IP به IP66 می رسد.
ویژگیهای رایج برای درایوهای چرخان مختلف میتواند شامل کرم ساعت شنی شکل باشد که اغلب کارآمدتر در نظر گرفته میشود زیرا چندین دندان روی چرخ دنده میتوانند به طور همزمان درگیر شوند.سایر ویژگی ها می تواند شامل یک محفظه محافظ برای تمیز نگه داشتن مکانیسم ها باشد.به طور کلی، هدف از درایوهای چرخشی مختلف، تغییر حرکت محوری به حرکت شعاعی است.بسته به تعداد رزوه های روی کرم و تعداد دندانه های روی چرخ دنده، سرعت و قدرت نیروی محوری به نیروی رادیکال خاصی تبدیل می شود.بسته به کاربرد، یک درایو چرخان ممکن است برای تقویت گشتاوری که مکانیزم را میچرخاند مفید باشد.
پارامترهای فنی مدل VE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | آره | 251 |
برنامه های کاربردی
درایو چرخشی را می توان برای طیف وسیعی از کاربردها استفاده کرد.حوزه های استقرار از بیل مکانیکی و جرثقیل، معدن روباز و توربین های بادی تا آنتن را شامل می شود.سایر زمینه های کاربردی شامل مهندسی و سیستم ردیابی خورشیدی است.
