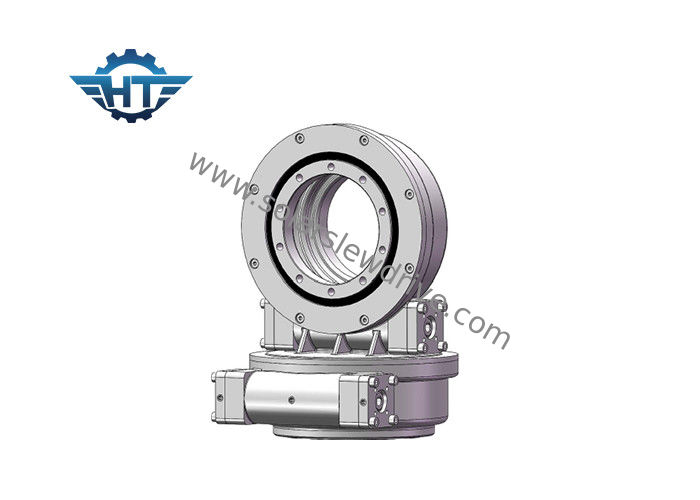

گیربکس اتوماتیک SDE سفارشی برای سیستم آنتن ماهواره ای و سیستم فتوولتائیک غلیظ

گیربکس اتوماتیک SDE سفارشی برای سیستم آنتن ماهواره ای و سیستم فتوولتائیک غلیظ

    • Customized SDE Slew Drive Gearbox For Satellite Antenna And Concentrated Photovoltaic System
    • Customized SDE Slew Drive Gearbox For Satellite Antenna And Concentrated Photovoltaic System
  • Customized SDE Slew Drive Gearbox For Satellite Antenna And Concentrated Photovoltaic System

    جزئیات محصول:

    محل منبع: چين
    نام تجاری: HangTuo
    گواهی: CE, ISO9001
    شماره مدل: SDE7 "

    پرداخت:

    مقدار حداقل تعداد سفارش: 1 قطعه
    قیمت: USD 280~504 / pc
    جزئیات بسته بندی: جعبه تخته سه لا
    زمان تحویل: 15 ~ 45 روز
    شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
    قابلیت ارائه: 2000 عدد در ماه
    مخاطب
    توضیحات محصول جزئیات
    مواد: 50Mn ، 42CrMo ، QT مدل: SDE 7
    نسبت دنده: 57: 1 گشتاور خروجی: 0.8 کیلومتر نیوتن متر
    نگه داشتن گشتاور: 6 کیلومتر نیوتن متر گشتاور کج: 9.2 کیلومتر نیوتن متر
    بهره وری: 40٪ رنگ: بر اساس RAL
    برجسته:

    رانندگی حلقه زاویه، موتور درایو کرم

    ,

    worm drive motor

    سفارشی گیربکس SDE Slew Drive برای آنتن ماهواره ای و سیستم فتوولتائیک متمرکز



    شرح



    درایو خوابی Hangtuo is composed of the housing, slewing bearing, sealing, enveloping worm with some completed spare parts. از اجزای نگهدارنده ، بلبرینگ ، آب بندی ، کرم پوششی با برخی از قطعات یدکی تکمیل شده تشکیل شده است. We can also produce the Electronic motor and Hydraulic motor used for slewing drives, which can moves for همچنین می توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده درایوهای آستین دار تولید کنیم که می تواند حرکت کند جهت عقربه های ساعت و چرخش جهت خلاف جهت عقربه های ساعت.



    مزیت - فایده - سود - منفعت



    1. لحظه واژگون شدن قوی بر اساس حلقه آستین دار

    2. تصویب درایو کرم پاکت نامه

    ۳- برای استفاده از تماس چند دندان ، بار بیشتری را رانندگی کنید

    4. عملکرد قفل کردن استاتیک بهتر



    نمودار عملکرد درایوهای Slew SDE



    مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
    3 " 31: 1 600 1500 5800 10 15 40٪ .10.1 آره 25
    5 " 37: 1 800 6000 9200 16 27 40٪ .10.1 آره 34
    7 " 57: 1 2000 7500 13200 34 58 40٪ .10.1 آره 56
    9 " 61: 1 4300 16000 27200 60 130 40٪ .10.1 آره 92
    12 " 78: 1 5800 25000 40560 77 190 40٪ .10.1 آره 160
    14 " 85: 1 6750 48000 44200 110 230 40٪ .10.1 آره 224
    17 " 102: 1 9460 67000 53040 142 390 40٪ .10.1 آره 320
    21 " 125: 1 16000 89000 65000 337 640 40٪ .10.1 آره 492
    25 " 150: 1 21450 112000 89000 476 950 40٪ .10.1 آره 705



    نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.



    طبقه بندی ها و نقشه ها



    There is usually single axis type; معمولاً نوع محور منفرد وجود دارد. dual axis type, vertical type and dual worm type from 3 to 25 inch, for detail pls contact us for the sales drawing. نوع محور دوگانه ، نوع عمودی و نوع کرم دوگانه از 3 تا 25 اینچ ، برای جزئیات بیشتر لطفاً برای تهیه نقشه با ما تماس بگیرید.



    به عنوان مثال نقشه فروش SDE5 اینچ:



    ابعاد نصب:

    گیربکس اتوماتیک SDE سفارشی برای سیستم آنتن ماهواره ای و سیستم فتوولتائیک غلیظ 0



    پارامترهای عملکرد:

    گیربکس اتوماتیک SDE سفارشی برای سیستم آنتن ماهواره ای و سیستم فتوولتائیک غلیظ 1
