محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE3 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo ، QT | مدل: | SDE3 |
---|---|---|---|
نسبت دنده: | 31: 1 | دارای گشتاور خروجی: | 600 نیوتن متر |
نگه داشتن گشتاور: | 1500 نیوتن متر | گشتاور کج: | 5800 نیوتن متر |
بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
عکس العمل: | کمتر از 0.1 درجه | نوع چرخان: | به صورت افقی و عمودی |
برجسته: | رانندگی حلقه زاویه,موتور درایو کرم |

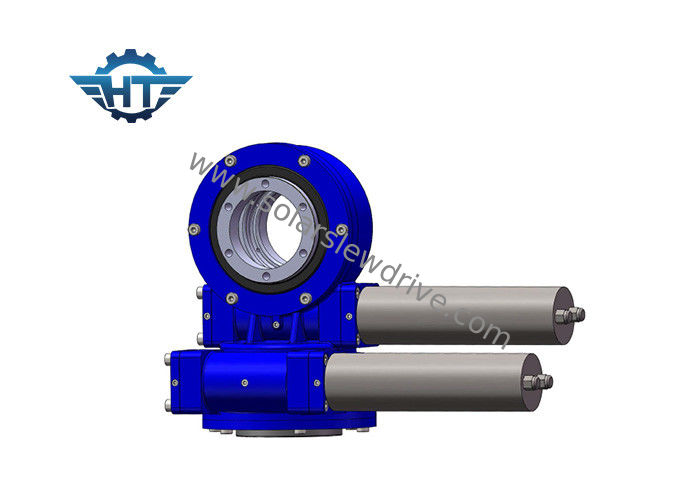

محور چرخ دنده ای محور دو محور محور با موتور برای ردیابی خورشید به صورت عمودی و افقی
شرح
ردیاب خورشیدی از چندین بخش شامل الگوریتم ردیابی خورشید ، واحد کنترل ، سیستم موقعیت یابی ، سیستم مکانیزم درایو ، دستگاه های سنجش ، محافظت از باد ، لوله ها و میله ها تشکیل شده است.انتظار می رود رشد تقاضای انرژی تکمیل شده با نوسان قیمت روغن سوخت ، افزایش راندمان پنل های خورشیدی با استفاده از ردیاب های خورشیدی و افزایش تقاضای محصول ، رشد کلی بازار ردیاب خورشیدی را تقویت کند.
درایو آستین بخش اصلی در ردیاب خورشیدی است.با استفاده از یاتاقان آستین به عنوان جزء اصلی آن ، درایو آستین دار می تواند همزمان نیروی محوری ، نیروی شعاعی و لحظه کج شدن را تحمل کند.
سیستم ردیابی خورشیدی محور دو محور یکی از کاربردهای درایوهای آستین دار است.
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. پوشاندن کرم درایو در داخل
3. تماس چند دندان برای اطمینان از بار زیاد
4. عملکرد قفل کردن خود
درایوهای آستین دو محور در ردیاب های خورشیدی با محور دوگانه ، هلیوستات ها ، فتوولتائیک متمرکز (CPV) و آنتن ماهواره ای استفاده می شوند.
با استفاده از درایوهای دو محوره آستین بر روی منظومه شمسی ، پانل ها همیشه بدون توجه به فصل ، زمان روز یا ساعت به سمت خورشید متمرکز خواهند شد.ارتفاع مناطق.این می تواند به صاحب پروژه ظرفیت برق بیشتری تا 40٪ برساند.و در نتیجه بازده بیشتری دارد.
داده های تکنیکی از درایو آستین دو محور
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2- انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
