محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE 5 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 37: 1 | تایپ کنید: | محصور شده |
---|---|---|---|
کاربرد: | انرژی خورشیدی | راننده: | موتور هیدرولیک |
آی کلاس: | IP66، IP65 | رنگ: | درخواست |
اثربخشی: | 40٪ | لگد زدن: | 0.1 درجه |
برجسته: | ,,slewing drive for solar tracking system |

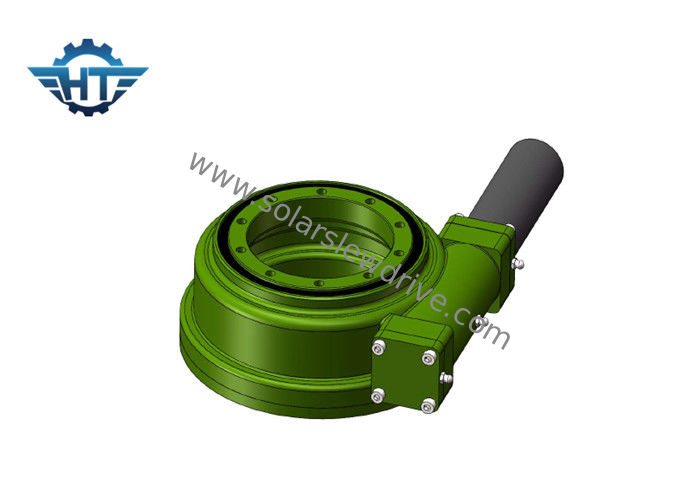

چرخ دنده های کرم دنده ای محکم با موتور دنده خالی دنده، بار محوری بالا برای ماشین آلات ساخت و ساز
شرح
سری SE یک درایو محصور شده در محفظه با سطح حفاظت IP66 محفظه است. این است که با یک شفت کرم شب یلدا با 5 دندان در تماس بین حلقه مرگ و شفت کرم طراحی شده است. این طراحی ظرفیت گشتاور بسیار عقب را برای بارهای سنگین ارائه می دهد. صنایع معدنی، صنایع سیمان و بسیاری از صنایع دیگر با آلودگی بالا محیط ذرات خوب ترجیح می دهند این رانندگی را برای تنگی آن انجام دهند. این نیز انتخاب برای اکثر تاسیسات در فضای باز تحت باران و برف های سنگین است، زیرا آن را نسبت به سایر طرح ها بسیار مهر و موم شده است.
کاربرد
درایوهای کرم در بسیاری از ماشین آلات و تجهیزات، در برنامه های کاربردی مختلف و شرایط عملیاتی مختلف، مانند: ساخت و ساز و پلت فرم مونتاژ، قرار دادن کابین خلبان در ماشین آلات جنگل، تجهیزات بارگیری مواد، موقعیت منظومه شمسی، کنترل ساختارهای فوقانی و کاربرد عملی ماشین آلات ساختمانی، جرثقیل های صنعتی و غیره.
مزایای
1. از مهر و موم روغن اسکلت برای جلوگیری از نشت روغن استفاده کنید
2. ابعاد نصب طراحی شده می تواند بسیاری از برنامه ها را مطابقت دهد.
3. تعمیر و نگهداری آسان
4. ساختار دنده کرم را که چسبندگی قوی دارد و گشتاور رانندگی را به کار ببرید
پارامترهای عملکرد سری SE
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
