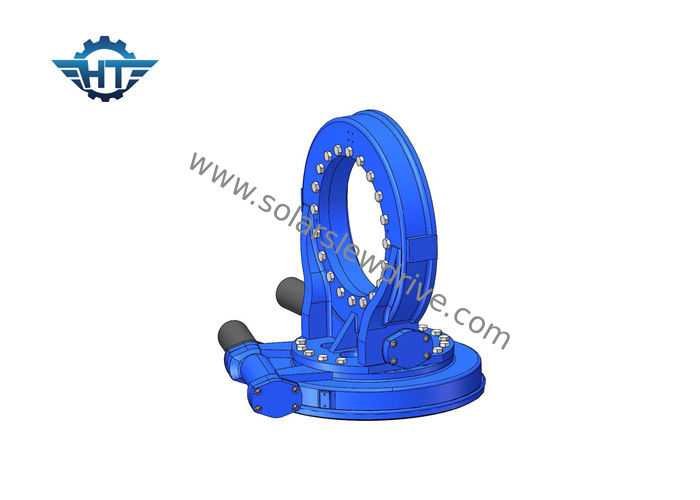

Worm Gear Dual Axis Slew Drive با محصور خانه و عکس العمل کوچک برای PV Tracker

Worm Gear Dual Axis Slew Drive با محصور خانه و عکس العمل کوچک برای PV Tracker

  • Worm Gear Dual Axis Slew Drive با محصور خانه و عکس العمل کوچک برای PV Tracker
  • Worm Gear Dual Axis Slew Drive با محصور خانه و عکس العمل کوچک برای PV Tracker
Worm Gear Dual Axis Slew Drive با محصور خانه و عکس العمل کوچک برای PV Tracker
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE7 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 300~456/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: SDE7 "
نسبت دنده: 57: 1 دارای گشتاور خروجی: 2000 نیوتن متر
نگه داشتن گشتاور: 13500 نیوتن متر گشتاور کج: 13200 نیوتن متر
بهره وری: 40٪ رنگ استاندارد: RAL 9006
برجسته:

حلقه درایو حلقوی

,

موتور کرم درایو

درایو کرم متحرک دو محوره با خانه محصور و واکنش کوچک برای ردیاب PV



شرح



درایو کشی یا بلبرینگ یک چرخش است که به طور معمول از یک بار سنگین اما چرخشی آهسته پشتیبانی می کند ، اغلب یک سکوی افقی مانند جرثقیل معمولی ، یک حیاط چرخشی یا یک سکوی رو به باد سیستم ردیابی خورشیدی با محور افقی است.درایو کشی از یک کرم پوششی ، چرخ دنده ، خانه و غیره تشکیل شده است. ردیاب خورشیدی درایو کشی دو محوره یک راه حل مناسب در برنامه های ردیابی خورشیدی دو محور است.



درایو کشی دو محوره دارای سه نوع راه حل با درایو کشی است:



به طور کلی ، برای ساختار آسان براکت ، درایو sde slew می تواند یک راه حل مناسب باشد ، اما دو مورد دیگر نیز بسیار محبوب هستند.

  • دو درایو کشته شده SE
  • یک درایو اسلیو SE و یک درایو اسکنر VE



Worm Gear Dual Axis Slew Drive با محصور خانه و عکس العمل کوچک برای PV Tracker 0



درایوهای اسلیوی اعمال شده در سیستم ردیابی PV



نام محصول درایو SDE7 Slewing
گشتاور خروجی 980 نیوتن متر723 فوت پوند
حداکثر گشتاور خروجی 1938 نیوتن متر1429 فوت پوند
گشتاور لحظه شیب دار 7000 نیوتن متر5163 فوت پوند
نگه داشتن گشتاور 13200 نیوتن متر9736 فوت پوند
رتبه بندی محوری استاتیک 133.20 کیلو نیوتن29943 پوند
رتبه بندی شعاعی استاتیک 53 کیلو نیوتن11977 پوند
رتبه بندی محوری پویا 31.90 کیلو نیوتن7171 پوند
رتبه بندی شعاعی پویا 27.91 کیلو نیوتن6274 پوند
گزینه های حرکتی موتور 12 ولت / 24 ولت ؛استپر موتور؛موتور بدون جارو
سبک محصولات محور دوتاییمحور واحد ؛CPV / HCPV ؛ظرف خورشیدیسهموی ؛برج خورشیدی
ویژگی برنامه سیستم ردیابی خورشیدی ، ماشین آلات صنعتی
سیستم متر مربع خورشیدی 30





پارامترهای عملکرد SDE



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شدن وزن (کیلوگرم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤.0.1 آره 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤.0.1 آره 34
7 " 57: 1 2000 7500 13200 34 58 40٪ ≤.0.1 آره 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤.0.1 آره 92
12 " 78: 1 5800 25000 40560 77 190 40٪ ≤.0.1 آره 160
14 " 85: 1 6750 48000 44200 110 230 40٪ ≤.0.1 آره 224
17 " 102: 1 9460 67000 53040 142 390 40٪ ≤.0.1 آره 320
21 " 125: 1 16000 89000 65000 337 640 40٪ ≤.0.1 آره 492
25 " 150: 1 21450 112000 89000 476 950 40٪ ≤.0.1 آره 705



امکانات



1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی

2. درایو کرم در داخل

3. تماس چند دندان برای اطمینان از بار زیاد

4. خود قفل برای بهبود ایمنی
