ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE5 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 2000 عدد در هر ماه |
| تایپ کنید: | بلبرینگ چرخشی کوچک | محور: | تک محور |
|---|---|---|---|
| محل منبع: | چانگژو، چین | ساختار: | کرم و بلبرینگ |
| طول عمر: | 30 سال | رنگ: | RAL9006 |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته: | پنل های خورشیدی درایو Slew Small,ساعت شنی درایو کوچک Slew,درایو بلبرینگ ساعت شنی درایو |
||

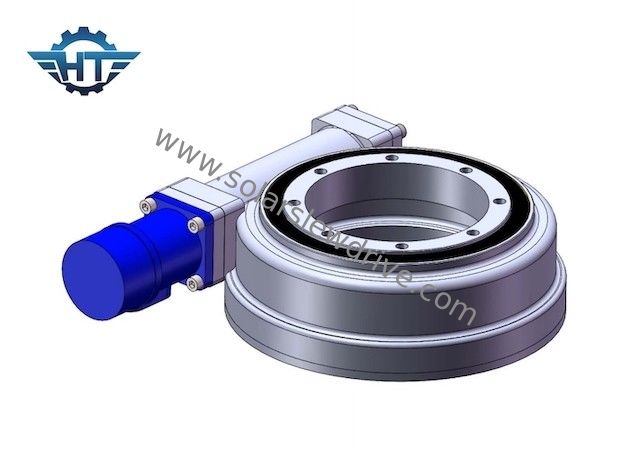

Hourglass Worm Gear Slewing Drive گیربکس ردیاب خورشیدی برای پنل های خورشیدی
توضیحات Worm Gear Enveloping Slewing Drive
درایو چرخشی افقی تک محور SE یک جزء حیاتی برای سیستم ردیابی خورشیدی تک محور و سیستم ردیابی خورشیدی دو محوره است.علاوه بر این، می تواند در سیستم CSP و CPV، انرژی باد و غیره نیز اعمال شود.
سیستم ردیابی تک محوره
یک ردیاب تک محوری، ماژول های PV را در امتداد یک محور چرخش جهت می دهد و با حرکت خورشید به صورت افقی از شرق به غرب حرکت می کند.جابجایی این ماژول های PV مستلزم آن است که کاهنده هم گشتاور نگهدارنده بار و هم گشتاور چرخشی را ارائه دهد - چیزی که فقط یک درایو چرخشی بسیار تخصصی می تواند ارائه دهد.ردیاب‌هایی که درایوهای چرخشی را اعمال می‌کنند که تعداد دندانه‌های بیشتری را روی خط چرخش حلقه چرخ دنده درگیر می‌کنند، حداکثر قدرت، دوام و عملکرد را ارائه می‌کنند.این تضمین می کند که ردیاب طولانی ترین عمر میدانی ممکن را با کمترین زمان خرابی یا هزینه تعمیر و نگهداری داشته باشد.
ردیاب های دو محوره
ردیاب‌های دو محوره از پهلو به پهلو و بالا و پایین می‌چرخند و ردیابی دقیق‌تری از حرکت خورشید را امکان‌پذیر می‌کنند. این درایوهای چرخان خروجی انرژی بالاتری را نسبت به سیستم‌های تک محوری امکان‌پذیر می‌کنند.با توجه به اینکه آنها از دو درجه آزادی استفاده می کنند، استفاده از درایوهای چرخشی قوی و قدرتمند برای عملکرد قابل اعتماد و مداوم در این زمینه مهم تر است.
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
مزایای
1. چرخش 360 درجه
2. موتور محرک متصل به سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
